Principali parametri tecnici dell'avvolgitrice a filo piatto |
|||
|
Modello del prodotto |
QS-8BX1-2 |
QS-8BX1-3 |
QS-8BX1-4 |
|
Diametro di avvolgimento |
Maggiore o uguale a400 |
Maggiore o uguale a400 |
Maggiore o uguale a550 |
|
Larghezza del cavo |
Maggiore o uguale a200 |
Maggiore o uguale a200 |
Maggiore o uguale a200 |
|
Precisione nella disposizione dei cavi |
0.01 |
0.01 |
0.01 |
|
Velocità del mandrino |
1-200giri/min |
1-200giri/min |
1-200giri/min |
|
Altezza del centro del mandrino |
300 mm |
300 mm |
300 mm |
|
Diametro del filo applicabile |
Filo di rame piatto: spessore 1-5mm larghezza 1-15mm |
Filo di rame piatto: spessore 1-5mm larghezza 1-20mm |
Filo di rame piatto: spessore 1-5mm larghezza 1-30mm |
|
Motore a cavo |
Servo { % 7b0% 7d 7d .75KW |
Servo { % 7b0% 7d 7d .75KW |
Servo 0.75KW |
|
Motore mandrino |
conversione di frequenza 2,2KW+1:10 |
conversione di frequenza 2,2KW+1:15 |
conversione di frequenza 3,7KW+1:10 |
|
Tensione di alimentazione |
220 V CA 50 Hz |
220 V CA 50 Hz |
380 V CA 50 HZ |
|
Potenza della macchina |
3,3KW |
3,6KW |
5,5 kW |
|
Griglia di supporto |
Asse singolo regolabile |
Asse singolo regolabile |
Asse singolo regolabile |
|
Dimensioni |
1400X800X1550 mm |
1400X8001550mm |
1600 X 850 X 1600 mm |
|
Peso dell'attrezzatura |
460 kg |
490 kg |
670 kg |
Struttura e principio

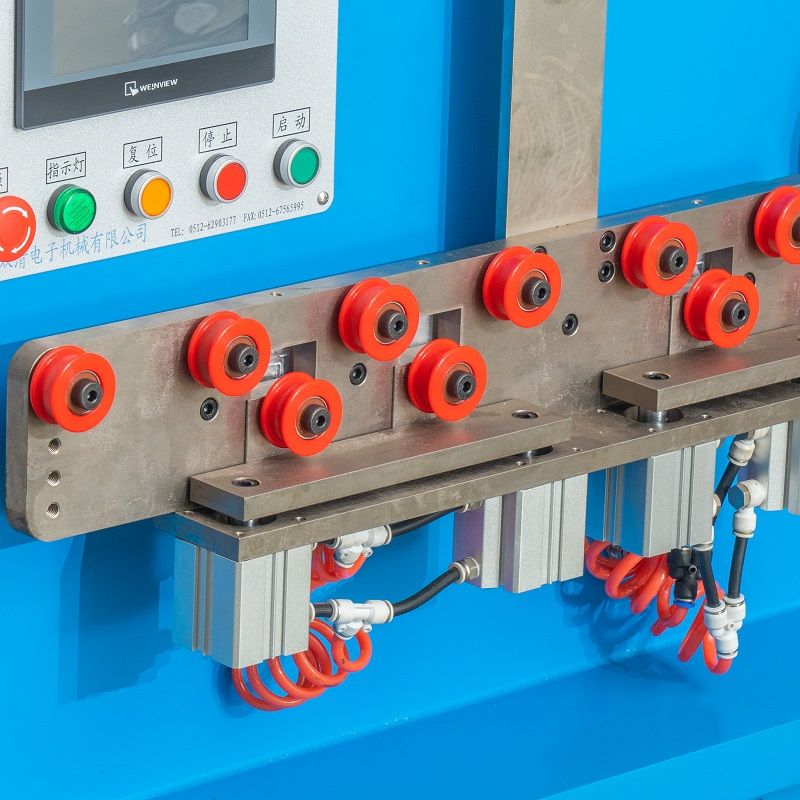

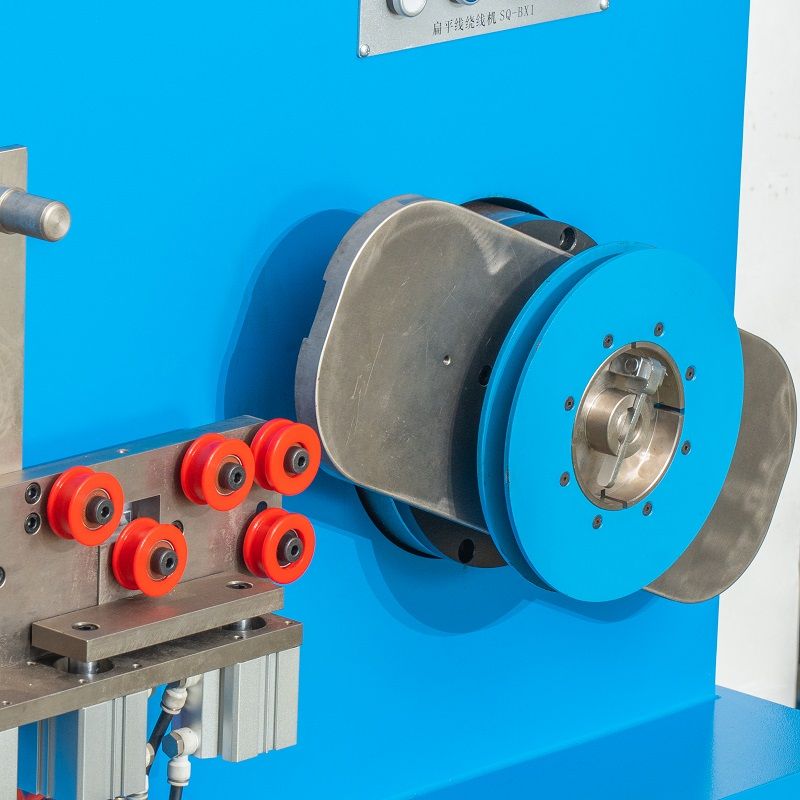

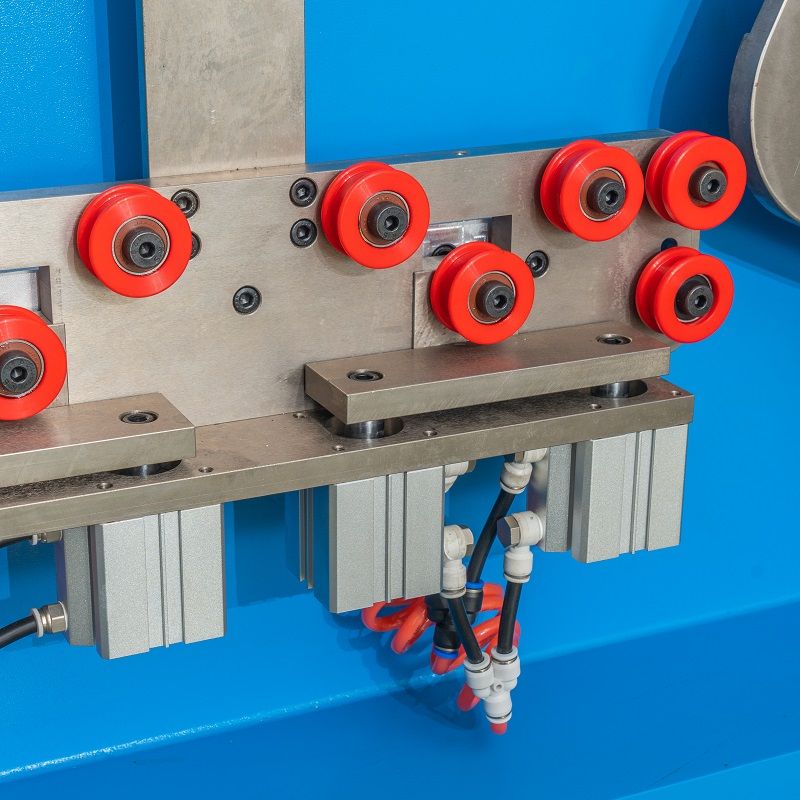

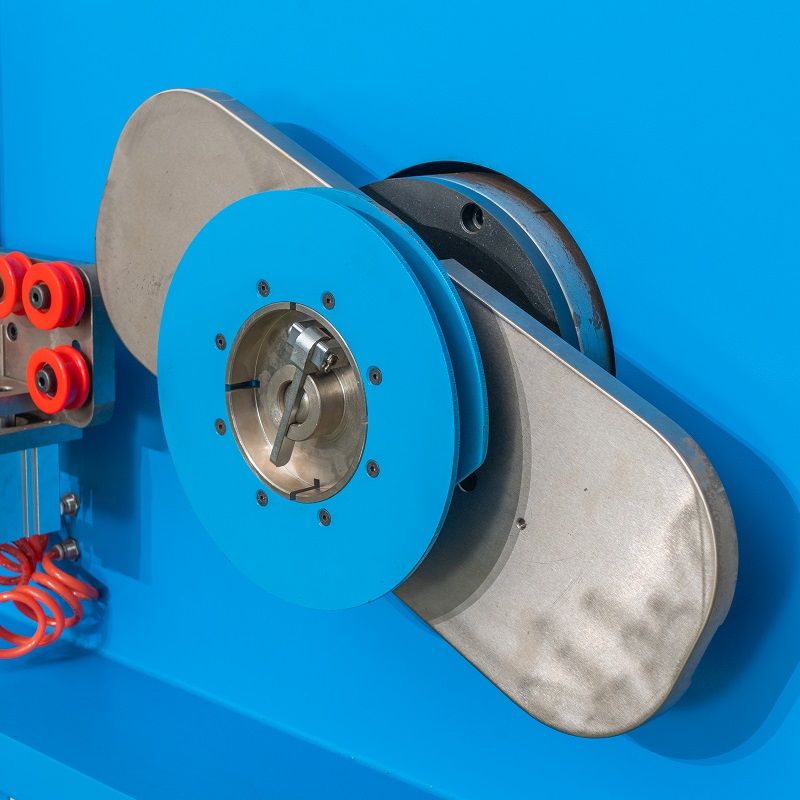

Di solito ha componenti principali come il fuso di avvolgimento, il meccanismo di disposizione del filo, il dispositivo di controllo della tensione, ecc. Durante il funzionamento, il filo viene mantenuto a una certa tensione attraverso il sistema di controllo della tensione, il mandrino fa ruotare lo stampo di avvolgimento e la disposizione del filo Il meccanismo fa sì che il filo venga avvolto uniformemente sullo stampo per formare una bobina a forma di frittella.
Dettagli del prodotto
Aree di applicazione
È ampiamente utilizzato nella produzione di apparecchiature elettriche come trasformatori di potenza, bobine di saldatrici, bobine alfa piatte, reattori, ecc. Ad esempio, la produzione di avvolgimenti ad alta tensione e avvolgimenti a bassa tensione di grandi trasformatori di potenza richiede l'uso di pancake avvolgitrici per avvolgere bobine con curve e forme precise per garantire la stabilità delle prestazioni del trasformatore.
Caratteristiche e vantaggi
Può ottenere un avvolgimento di alta precisione, garantendo che il numero di giri della bobina sia accurato, ben organizzato e uniforme. E i parametri di avvolgimento come diametro del filo, numero di giri, velocità di avvolgimento, ecc. possono essere regolati in base ai diversi requisiti di progettazione. Alcune macchine avvolgitrici avanzate hanno anche le caratteristiche di un elevato grado di automazione, che può ridurre gli errori di funzionamento manuale e migliorare l'efficienza produttiva.
Domande frequenti
D: sei un produttore o una società commerciale?
A: Siamo un produttore, produttore di origine.
D: Puoi progettarlo per noi?
R: L'attrezzatura può essere personalizzata in base alle vostre esigenze e ai requisiti del prodotto.
D: Come avviene l'imballaggio e la spedizione?
R: Durante la spedizione verranno utilizzate strisce di legno per rinforzare e proteggere la macchina.
D: È possibile regolare la velocità di avvolgimento dell'avvolgitrice?

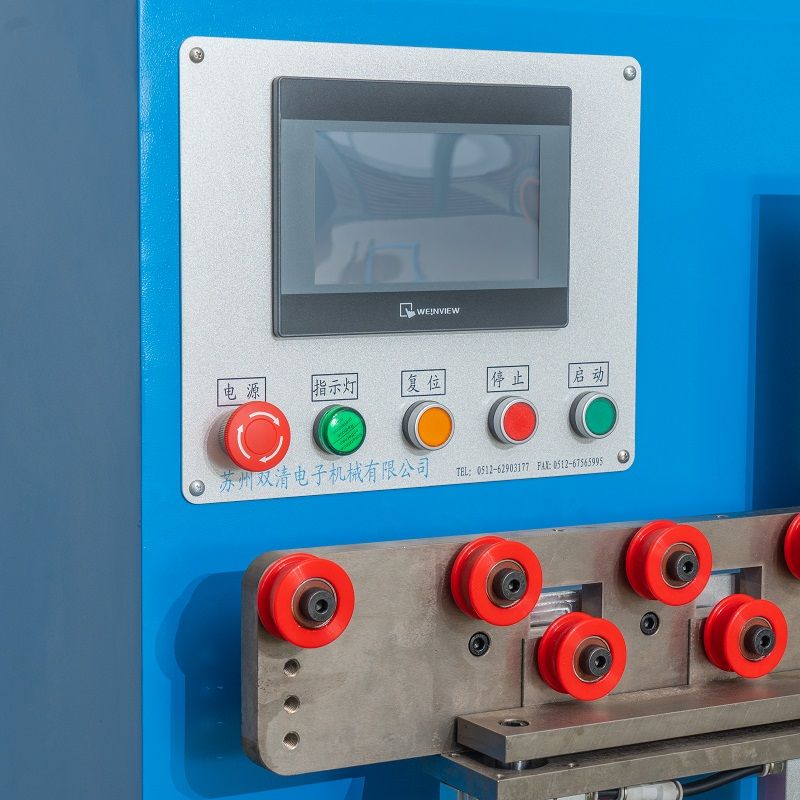

A: La velocità di avvolgimento dell'avvolgitrice può essere regolata. Attraverso il pannello di controllo sull'apparecchiatura, la velocità di avvolgimento appropriata può essere regolata in base ai diversi requisiti di avvolgimento, come diametro del filo, numero di spire della bobina e altri fattori.
