Principali parametri tecnici dell'avvolgitrice multiasse |
|||
|
Modello del prodotto |
SQ-004LD |
SQ-006LD |
SQ-006HU |
|
Diametro di avvolgimento |
10-60mm |
10-150mm |
10-150mm |
|
Larghezza del cavo |
0-120mm |
0-120mm |
0-120mm |
|
Precisione nella disposizione dei cavi |
0.01 |
0.01 |
0.01 |
|
Velocità del mandrino |
30-5000giri/min |
1-2000giri/min |
1-2000giri/min |
|
Altezza del centro del mandrino |
150mm |
170mm |
170mm |
|
Diametro del filo applicabile |
{{0}}.03-1.0mm |
0.03-1.5 mm |
0.03-1.5 mm |
|
Motore a cavo |
Motore passo-passo tipo 57 |
Servo Panasonic 0.4KW |
Servo Panasonic 0.4KW |
|
Motore mandrino |
conversione di frequenza 0.4KW |
conversione di frequenza 0.75KW |
conversione di frequenza 1,5KW |
|
Tensione di alimentazione |
220 V CA 50 Hz |
220 V CA 50 Hz |
220 V CA 50 Hz |
|
Potenza della macchina |
1,2 kW |
1,8 kW |
2,7 kW |
|

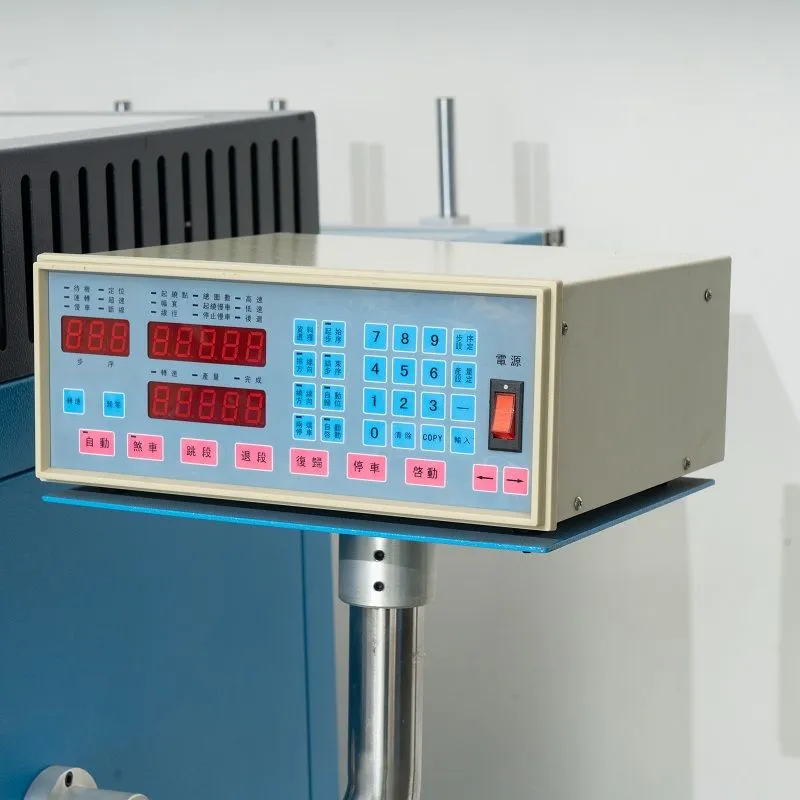

Sistema di controllo |
Piazza Shuangqing-200A |
Piazza Shuangqing-200A |
Piazza Shuangqing-200A |
|
Supporto per griglia metallica |
Quattro assi |
Sei assi |
Sei assi |
|
Tensione corrispondente |
Tenditore regolabile di precisione 4 set |
Tenditore regolabile di precisione 6 set |
Tenditore regolabile di precisione 6 set |
|
Dimensioni |
1500 mm(L)*1000 mm(L)* 1500 mm(A) |
1600 mm(L)*1500 mm(L)* 1500 mm(A) |
1600 mm(L)*1500 mm(L)* 1500 mm(A) |
|
Peso dell'attrezzatura |
110 kg |
170 kg |
170 kg |
Caratteristiche strutturali
1: Design multiasse:
Ciò consente all'avvolgitrice di avvolgere più bobine contemporaneamente, migliorando notevolmente l'efficienza produttiva.
2: Sistema di trasmissione ad alta precisione:
Dotato di pulegge sincrone ad alta precisione per garantire la precisione del movimento di ciascun asse, la posizione, la velocità e l'angolo dell'avvolgimento possono essere controllati accuratamente per garantire la qualità dell'avvolgimento.
Dettagli del prodotto
Funzioni e vantaggi
1: Alto grado di automazione
2: modalità di avvolgimento multiple
3: Avvolgimento di precisione
Aree di applicazione
1: Industria elettronica:
È ampiamente utilizzato nella produzione di veicoli di nuova energia, aerospaziale, motori, elettromagnetismo e altri componenti per soddisfare le esigenze di bobine miniaturizzate e ad alta precisione.
2: Elettronica automobilistica:
Anche la bobina di accensione dell'auto, l'induttore nell'unità di controllo elettronico (ECU), ecc. richiedono macchine avvolgitrici multiasse per garantire la qualità e le prestazioni di avvolgimento per adattarsi al complesso ambiente di lavoro dell'auto.
3: Settore dell'automazione industriale:
Come l'avvolgimento di avvolgimenti di motori, bobine di sensori, ecc., che forniscono componenti di bobine di alta qualità per apparecchiature di automazione industriale.
Domande frequenti
D: Quanto dura il periodo di garanzia?
R: Periodo di garanzia: 1 anno
D: Quale diametro del filo può avvolgere il dispositivo?
R: Dipende dal prodotto. Si prega di lasciare le informazioni di contatto e organizzeremo il servizio clienti per contattarvi.
D: Cosa determina la precisione di avvolgimento dell'avvolgitrice?
R: La precisione dell'avvolgimento dipende principalmente dalla precisione della struttura meccanica dell'apparecchiatura. Ad esempio, la precisione del meccanismo di disposizione dei cavi influenzerà la pulizia della disposizione dei cavi. Allo stesso tempo, anche l’accuratezza del sistema di controllo è fondamentale. I sistemi di controllo avanzati possono controllare accuratamente l'angolo di rotazione e la velocità del motore per garantire la precisione dell'avvolgimento.
D: A cosa devo prestare attenzione quando avvio l'avvolgitrice?
R: Prima di avviare la macchina, controllare se il cavo di alimentazione dell'apparecchiatura è collegato correttamente e se tutti i componenti sono nella posizione normale. Assicurarsi inoltre che non vi siano detriti nell'area di lavoro per evitare di compromettere il funzionamento dell'attrezzatura o causare rischi per la sicurezza.
