Principali parametri tecnici dell'avvolgitrice automatica universale |
|||
|
Modello del prodotto |
SQ-D810L |
SQ-D810LC |
SQ-D810LE |
|
Diametro di avvolgimento |
20-300mm |
20-300mm |
20-300mm |
|
Larghezza del cavo |
0-300mm |
0-300mm |
0-300mm |
|
Precisione nella disposizione dei cavi |
0.01 |
0.01 |
0.01 |
|
Velocità del mandrino |
1-280giri/min |
1-280giri/min |
1-280giri/min |
|
Altezza del centro del mandrino |
300 mm |
300 mm |
300 mm |
|
Diametro del filo applicabile |
Filo tondo:1-3mm 2strip Cavo piatto: 1,5X12 mm 2 strisce |
Filo tondo:1-3mm 2strip Cavo piatto: 1,5X12 mm 2 strisce |
Filo tondo:1-3mm 2strip Cavo piatto: 1,5X12 mm 2 strisce |
|
Motore a cavo |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Motore mandrino |
Conversione di frequenza 1,5KW 1*10 |
Conversione di frequenza 1,5KW 1*10 |
Conversione di frequenza 1,5KW 1*10 |
|
Tensione di alimentazione |
220 V CA 50 Hz |
220 V CA 50 Hz |
220 V CA 50 Hz |
|
Potenza della macchina |
2,2KW |
2,2KW |
2,2KW |
|
Dispositivo in plastica |
nessuno |
Regolabile pneumaticamente |
Regolabile pneumaticamente |
|
Contropunta |
nessuno |
Regolabile pneumaticamente |
Regolabile pneumaticamente |
|
Supporto per griglia metallica |
Asse singolo, doppio asse, quadruplo asse |
Asse singolo, doppio asse, quadruplo asse |
Asse singolo, doppio asse, quadruplo asse |
|
Tensione corrispondente |
Regolabile pneumaticamente |
Regolabile pneumaticamente |
Tenditore elettronico a polvere magnetica |
|
Dimensioni |
1700 mm(L)*800 mm(L)* 1500 mm(A) |
1700 mm(L)*800 mm(L)* 1500 mm(A) |
1700 mm(L)*800 mm(L)* 1500 mm(A) |
|
Peso dell'attrezzatura |
340KG |
340KG |
340KG |

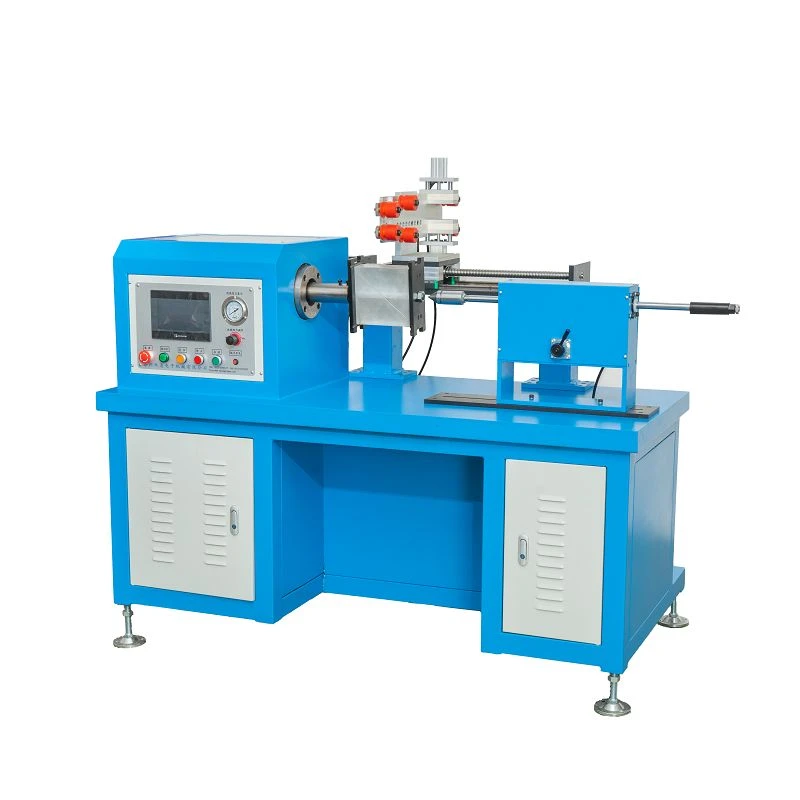

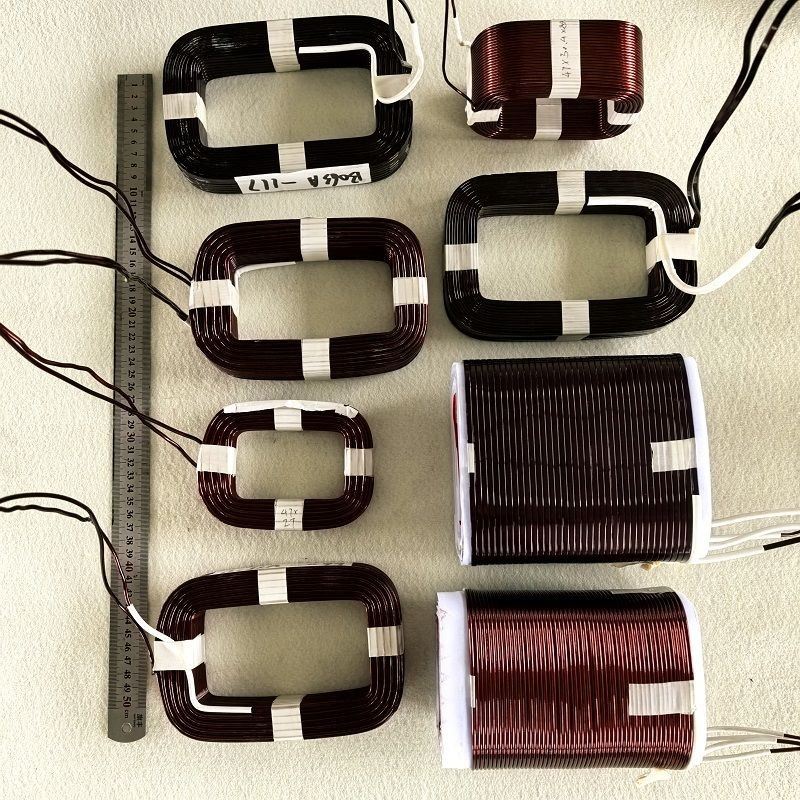

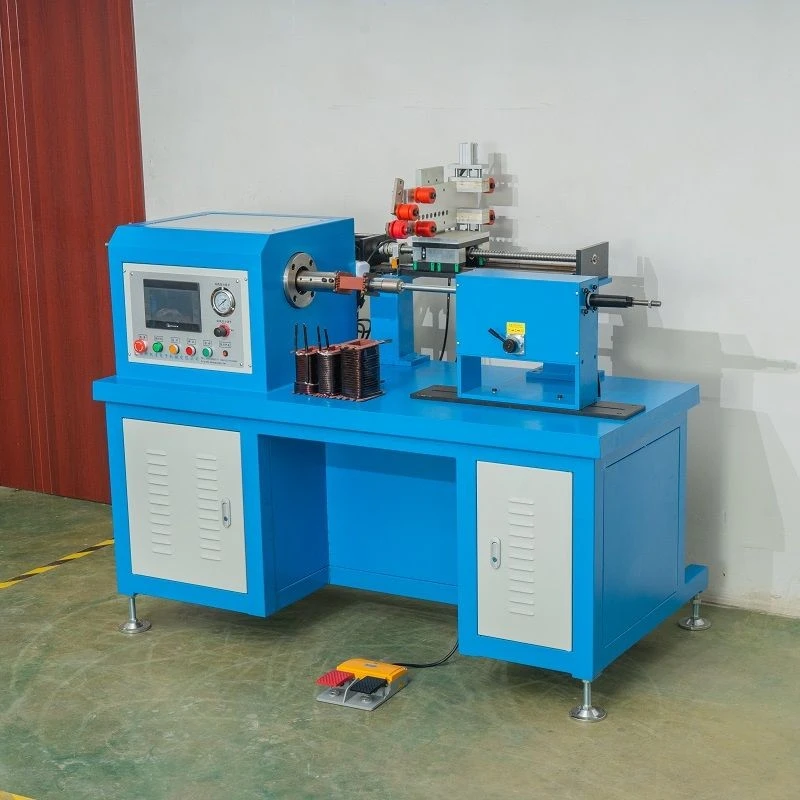

L'avvolgitore automatico universale Shuangqing SQ-D810L è un dispositivo appositamente utilizzato per l'avvolgimento di varie dimensioni di fili tondi, fili piatti e prodotti in bobina. Quella che segue è un'introduzione ad esso:
Struttura e componenti

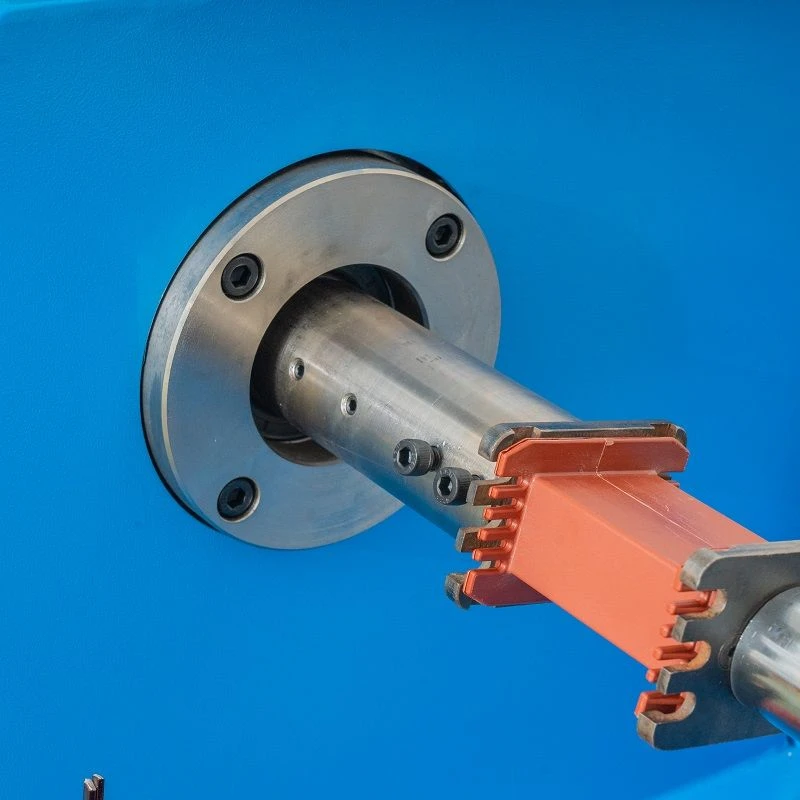

1: Mandrino di avvolgimento:
È il componente principale dell'avvolgimento e viene utilizzato per fissare il telaio dell'avvolgimento o il nucleo del reattore. Di solito è azionato da un motore ad alta precisione e la velocità può essere controllata con precisione per soddisfare i requisiti di velocità dell'avvolgimento di diversi reattori. Ad esempio, per reattori di grandi dimensioni, potrebbe essere necessaria una velocità inferiore per garantire la qualità dell'avvolgimento; per i reattori di piccole dimensioni la velocità può essere opportunamente aumentata per migliorare l'efficienza.

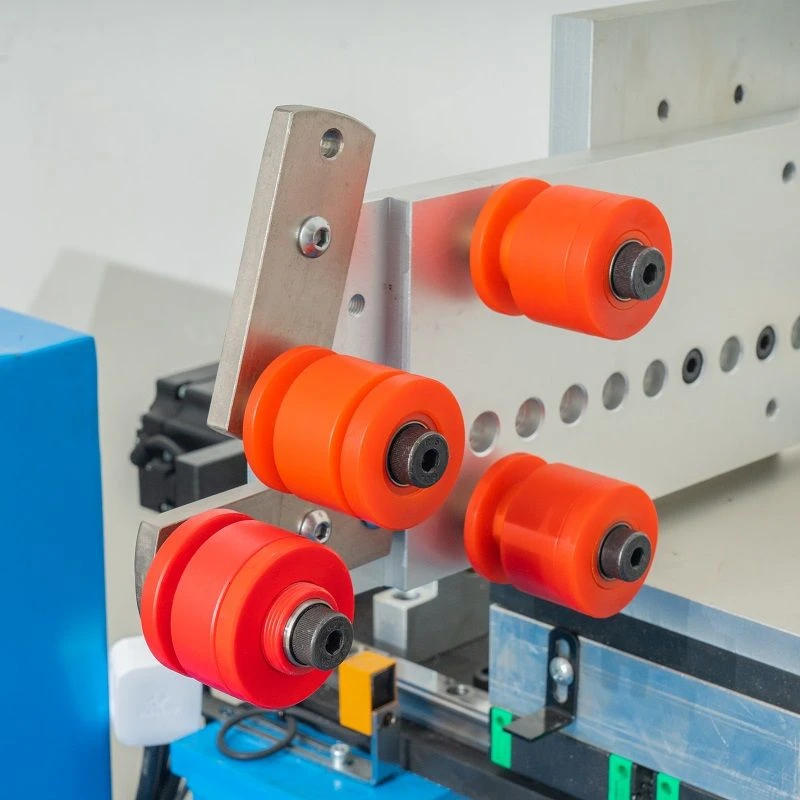

2: Disposizione dei cavi:
È responsabile della disposizione uniforme dei fili sul telaio o sul nucleo dell'avvolgimento in modo predeterminato. Raggiunge una disposizione precisa del filo attraverso dispositivi di trasmissione precisi come viti e binari di guida, ecc., in coordinazione con la rotazione del fuso di avvolgimento. Il passo, la direzione e altri parametri della disposizione dei cavi possono essere regolati in base ai requisiti di progettazione del reattore.

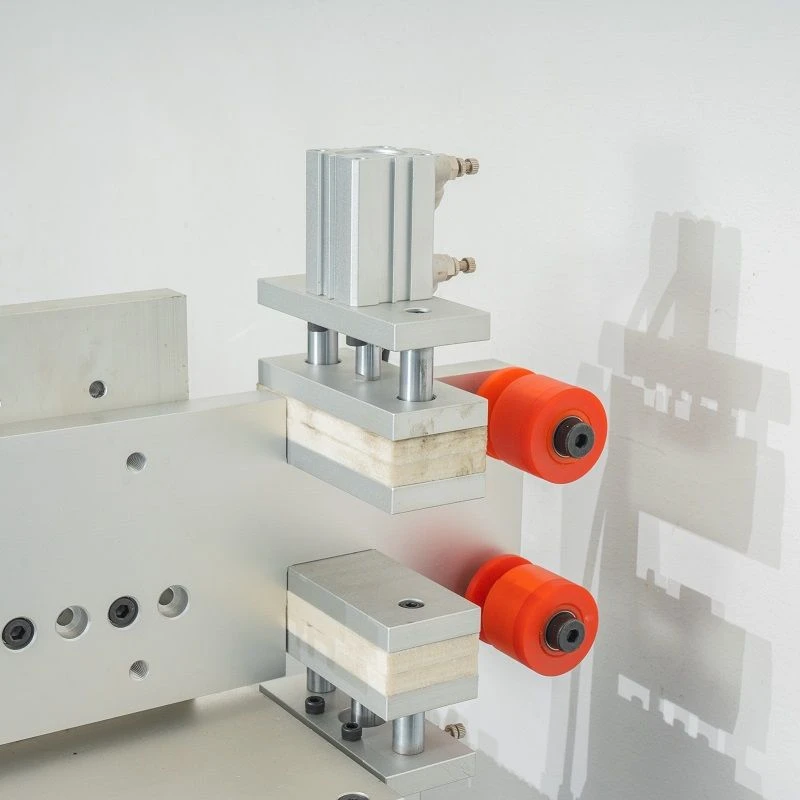

3: Sistema di controllo della tensione:
Il sistema controlla la tensione del filo per garantire che la tensione del filo rimanga stabile durante il processo di avvolgimento. È composto da un dispositivo di regolazione della tensione. Una tensione stabile può rendere le bobine avvolte strette e ordinate, il filo è allentato e il diametro del pacco di filo è troppo grande. Ad esempio, la tensione può essere controllata regolando la forza frenante del dispositivo di regolazione della tensione sulla bobina di svolgimento.

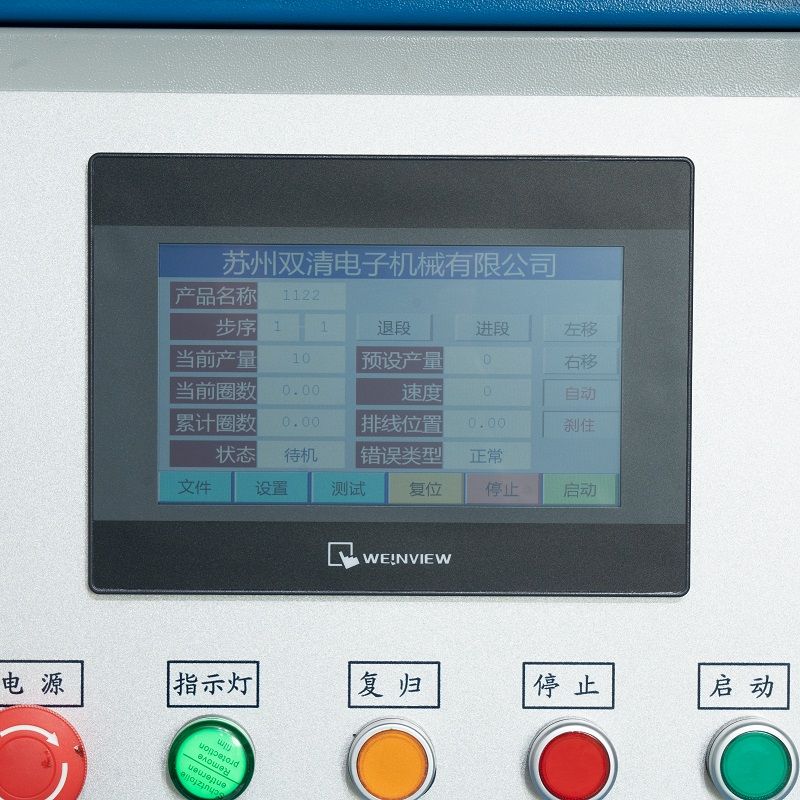

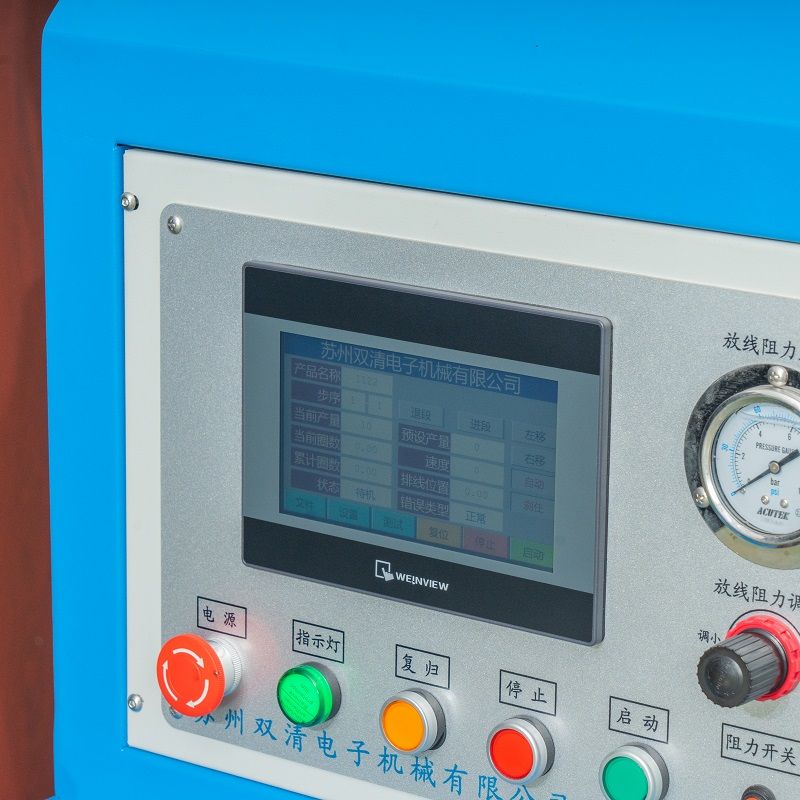

4: Sistema di controllo:
È il "cervello" della macchina avvolgitrice del reattore e può realizzare l'interazione uomo-macchina. L'operatore può impostare nel sistema di controllo il numero di giri di avvolgimento, i parametri di disposizione del filo, il valore della tensione, la velocità di avvolgimento, ecc. Il sistema di controllo coordina il lavoro del fuso di avvolgimento, del meccanismo di disposizione dei fili e del sistema di controllo della tensione in base a questi parametri per garantire la precisione e la stabilità del processo di avvolgimento.
Dettagli del prodotto
Domande frequenti
D: Cosa comprende la manutenzione giornaliera dell'avvolgitrice?
R: La manutenzione quotidiana comprende principalmente la pulizia della superficie dell'apparecchiatura per evitare che polvere e detriti penetrino nelle parti meccaniche compromettendone il funzionamento. È inoltre necessario controllare regolarmente la lubrificazione degli organi di trasmissione, come ingranaggi, viti e altre parti, e aggiungere olio lubrificante in base all'utilizzo.
D: La bobina del filo della macchina avvolgitrice è danneggiata. Posso sostituirlo da solo?
R: Se si dispone di esperienza e strumenti di manutenzione meccanica e si dispone di accessori per avvolgicavo che soddisfano le specifiche dell'attrezzatura, è possibile sostituirli da soli. Tuttavia, prima di sostituirlo, è meglio consultare il manuale di istruzioni dell'apparecchiatura per comprendere le fasi e le precauzioni specifiche della sostituzione. In caso di dubbi, si consiglia di contattare il produttore dell'apparecchiatura o il personale di manutenzione professionale.
