Principali parametri tecnici dell'avvolgitrice automatica del filo |
||
|
Modello del prodotto |
Quadrato-1000F |
|
|
Diametro di avvolgimento |
Maggiore o uguale a950 |
|
|
Larghezza del cavo |
Maggiore o uguale a500 |
|
|
Precisione nella disposizione dei cavi |
.01mm |
|
|
Velocità del mandrino |
1-200giri/min |
|
|
Altezza del centro del mandrino |
500 mm |
|
|
Diametro del filo applicabile |
Filo piatto di rame: spessore 1-5mm larghezza 1-15mm |
Filo di rame tondo: radice singolaMaggiore o uguale a5 mm |
|
Motore a cavo |
Servocavo 0.75KW |
|
|
Motore mandrino |
conversione di frequenza 2,2KW+1:10 |
|
|
Tensione di alimentazione |
220 V CA 50 HZ 380 V CA 50 HZ |
|
|
Potenza della macchina |
3,6KW |
|
|
Supporto per griglia metallica |
Tenditore monoasse con regolazione elettronica della polvere magnetica (foro interno del tamburo metallicoMinore o uguale a40mm) |
|
|
Dimensioni |
1600X1100X1600mm |
|
|
Peso dell'attrezzatura |
660 kg |
|

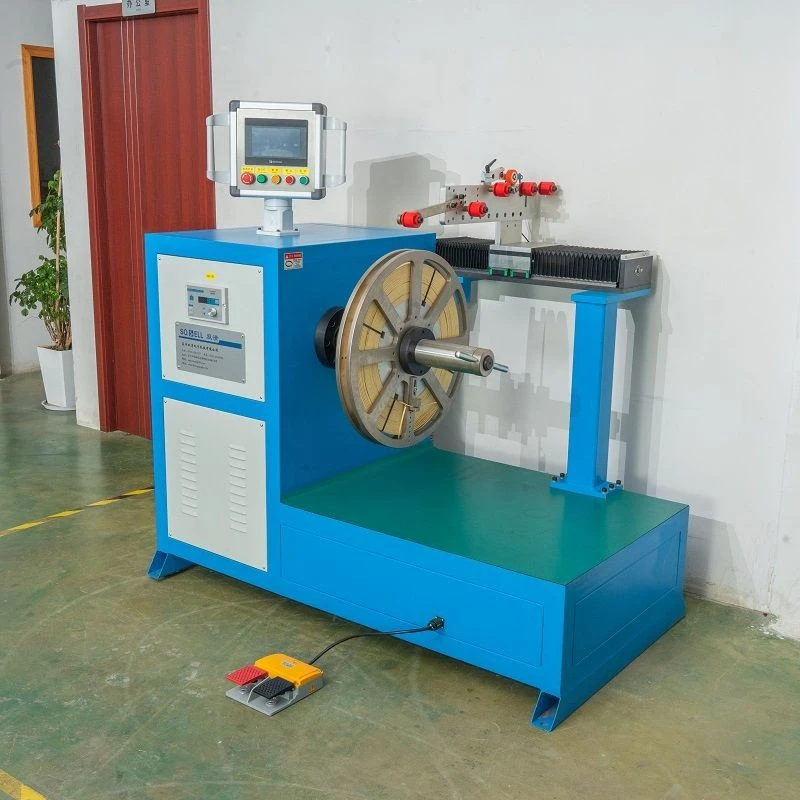

L'avvolgitrice automatica del filo è un'apparecchiatura di avvolgimento avanzata. Quella che segue è un'introduzione dettagliata:
Principio di funzionamento
- L'avvolgitrice automatica del filo coordina la rotazione dell'albero principale e il movimento del meccanismo di disposizione del filo attraverso il sistema di controllo. L'albero principale di avvolgimento ruota sotto l'azionamento del motore, facendo ruotare il mandrino di avvolgimento, in modo che il filo venga avvolto sul mandrino. Allo stesso tempo, il meccanismo di disposizione del filo controlla accuratamente la posizione di disposizione del filo sul mandrino in base ai parametri impostati come il passo e la direzione della disposizione del filo, realizzando la disposizione automatica del filo.
Struttura principale

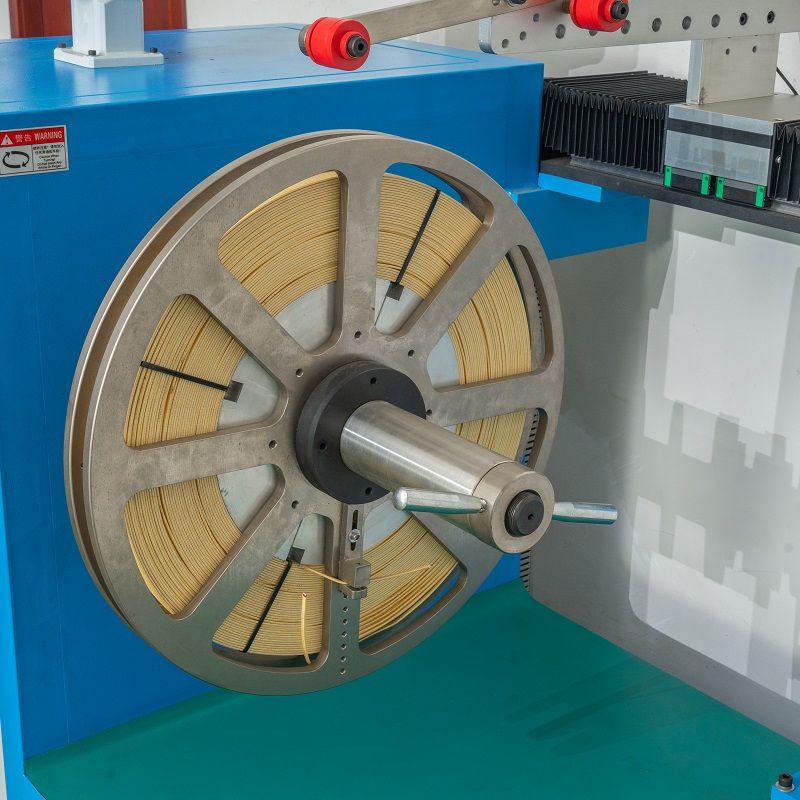

- Mandrino di avvolgimento

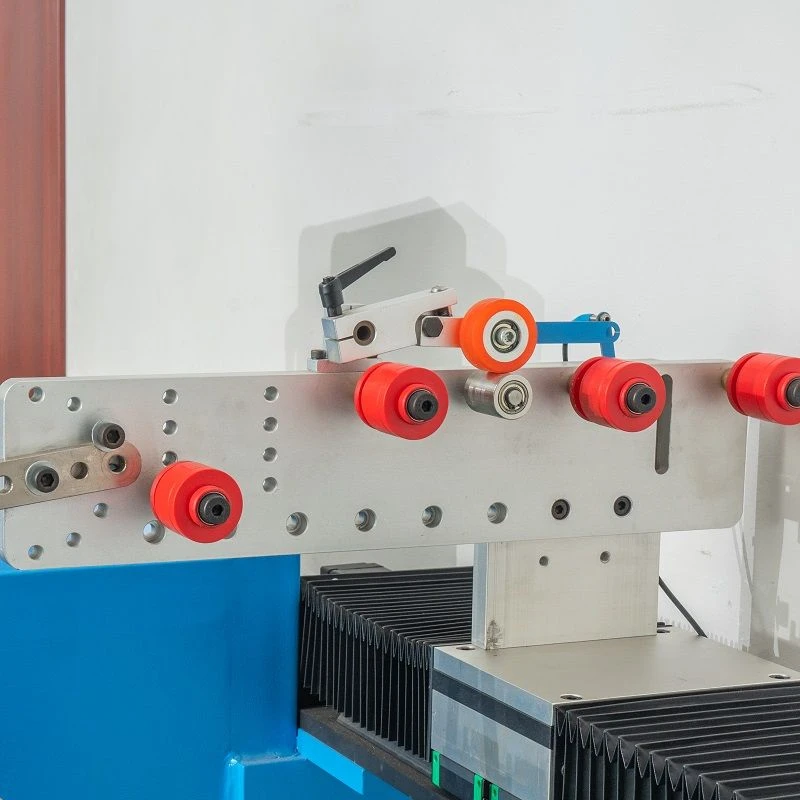

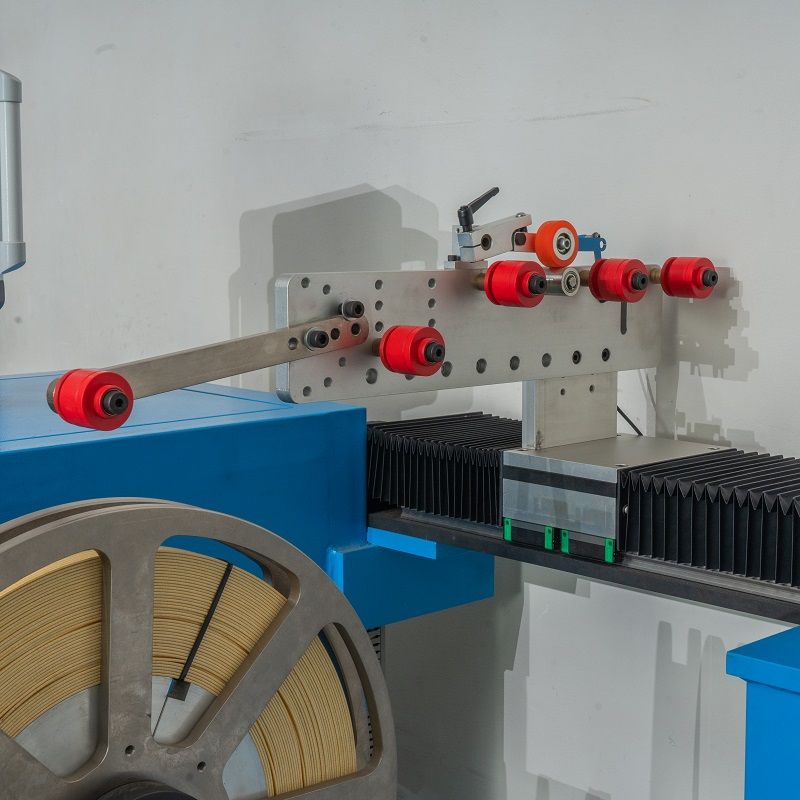

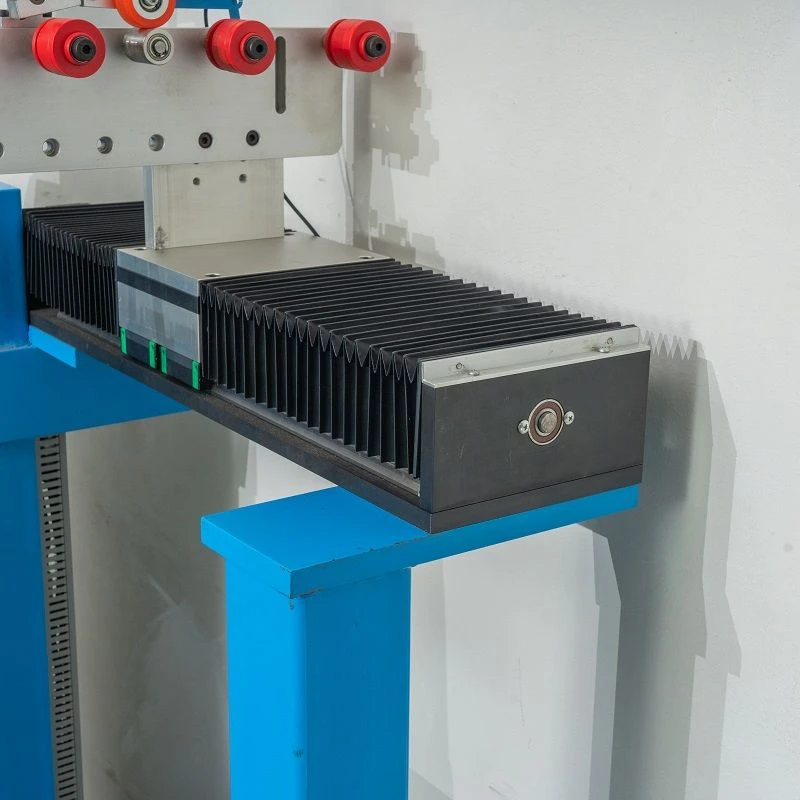

- Disposizione dei cavi
- Sistema di controllo della tensione
- Sistema di controllo
Dettagli del prodotto
Caratteristiche
- Elevata precisione del cablaggio:
Può disporre i fili in modo uniforme e ordinato sul mandrino di avvolgimento con un piccolo errore di passo, che è fondamentale per alcuni prodotti con elevati requisiti di precisione dell'avvolgimento (come trasformatori di precisione, motori, ecc.).
- Elevata efficienza di avvolgimento:
Il funzionamento automatizzato riduce i tempi di cablaggio manuale, migliora notevolmente la velocità di avvolgimento, può funzionare ininterrottamente per lungo tempo ed è adatto alla produzione di massa.
- Ampia gamma di applicazioni:
Regolando i parametri e sostituendo alcuni accessori, può essere utilizzato per avvolgere prodotti di vario tipo, specifiche di diametri di filo e forme di avvolgimento, comprese bobine e avvolgimenti di diverse forme.
- Qualità stabile:
Grazie al controllo ad alta precisione della disposizione dei fili e del processo di avvolgimento, la qualità delle bobine avvolte è stabile e uniforme, riducendo i guasti del prodotto causati da problemi di qualità dell'avvolgimento.
Aree di applicazione
- Nell'industria automobilistica viene utilizzato per l'avvolgimento di statori e rotori di motori; nel campo della produzione di trasformatori viene utilizzato per l'avvolgimento sia di piccoli trasformatori elettronici che di grandi trasformatori di potenza; inoltre, è ampiamente utilizzato anche per l'avvolgimento di bobine di componenti elettromagnetici come induttori e reattori.
Domande frequenti
D: Se abbiamo altri requisiti di prodotto che la tua pagina non include, puoi aiutarci a fornirli?
R: L'attrezzatura può essere personalizzata in base alle esigenze del cliente.
D: Quale diametro del filo può avvolgere il dispositivo?
R: Dipende dal prodotto. Si prega di lasciare le informazioni di contatto e organizzeremo il servizio clienti per contattarvi.
D: È possibile regolare la velocità di avvolgimento dell'avvolgitrice?

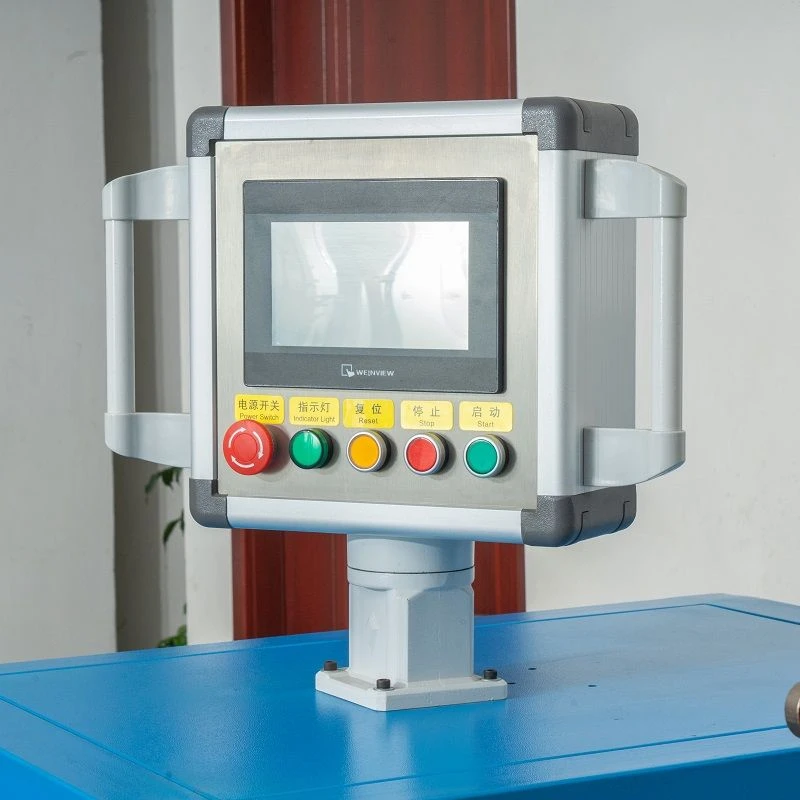

A: La velocità di avvolgimento dell'avvolgitrice può essere regolata. Attraverso il pannello di controllo sull'apparecchiatura, la velocità di avvolgimento appropriata può essere regolata in base ai diversi requisiti di avvolgimento, come diametro del filo, numero di spire della bobina e altri fattori.
D: Cosa determina la precisione di avvolgimento dell'avvolgitrice?
R: La precisione dell'avvolgimento dipende principalmente dalla precisione della struttura meccanica dell'apparecchiatura. Ad esempio, la precisione del meccanismo di disposizione dei cavi influenzerà la pulizia della disposizione dei cavi. Allo stesso tempo, anche l’accuratezza del sistema di controllo è fondamentale. I sistemi di controllo avanzati possono controllare accuratamente l'angolo di rotazione e la velocità del motore per garantire la precisione dell'avvolgimento.
