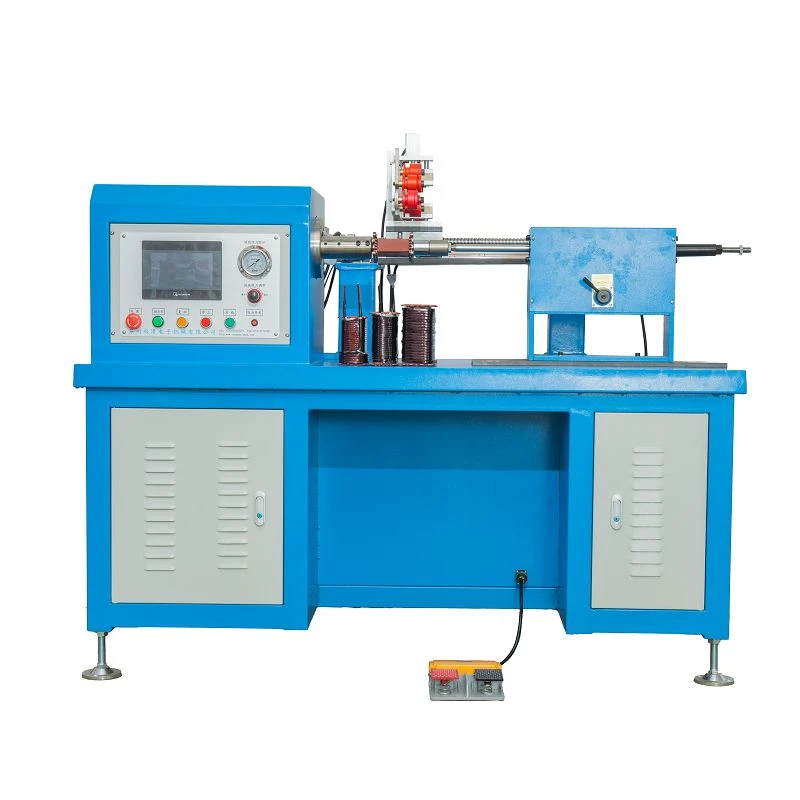

Principali parametri tecnici dell'avvolgitrice del reattore |
|||
|
Modello del prodotto |
SQ-D811L |
SQ-D811LC |
SQ-D811LE |
|
Diametro di avvolgimento |
20-500mm |
20-500mm |
20-500mm |
|
Larghezza del cavo |
0-400mm |
0-400mm |
0-400mm |
|
Precisione nella disposizione dei cavi |
0.01 |
0.01 |
0.01 |
|
Velocità del mandrino |
1-280giri/min |
1-280giri/min |
1-280giri/min |
|
Altezza del centro del mandrino |
300 mm |
300 mm |
300 mm |
|
Diametro del filo applicabile |
Filo tondo:1-3mm 2strip Filo piatto: 2,5X15 mm 2 strisce |
Filo tondo:1-3mm 2strip Filo piatto: 2,5X15 mm 2 strisce |
Filo tondo:1-3mm 2strip Filo piatto: 2,5X15 mm 2 strisce |
|
Motore a cavo |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Motore mandrino |
conversione di frequenza 2.2KW 1*10 |
conversione di frequenza 2.2KW 1*10 |
conversione di frequenza 2.2KW 1*10 |
|
Tensione di alimentazione |
220 V CA 50 Hz |
220 V CA 50 Hz |
220 V CA 50 Hz |
|
Potenza della macchina |
2,7KW |
2,7KW |
2,7KW |
|
Dispositivo in plastica |
nessuno |
Regolabile pneumaticamente |
Regolabile pneumaticamente |
|

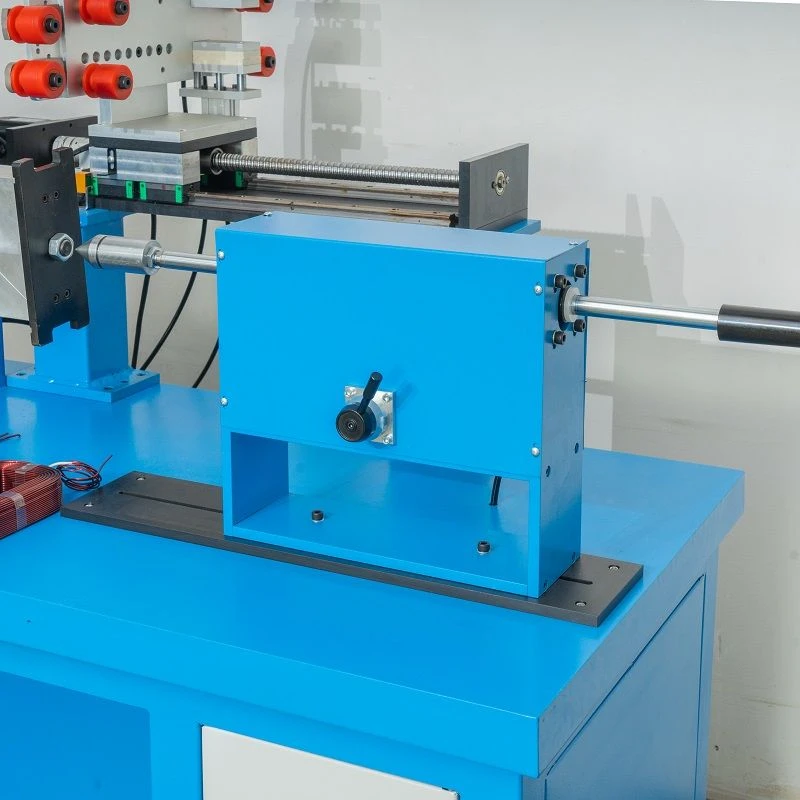

Contropunta |
nessuno |
Regolabile pneumaticamente |
Regolabile pneumaticamente |
|
Supporto per griglia metallica |
Asse singolo, doppio asse, quadruplo asse |
Asse singolo, doppio asse, quadruplo asse |
Asse singolo, doppio asse, quadruplo asse |
|
Tensione corrispondente |
Regolabile pneumaticamente |
Regolabile pneumaticamente |
Tenditore elettronico a polvere magnetica |
|
Dimensioni |
1700 mm(L)*1000 mm(L)* 1500 mm(A) |
1700 mm(L)*1000 mm(L)* 1500 mm(A) |
1700 mm(L)*1000 mm(L)* 1500 mm(A) |
|
Peso dell'attrezzatura |
140 kg |
140 kg |
140 kg |
Struttura e componenti

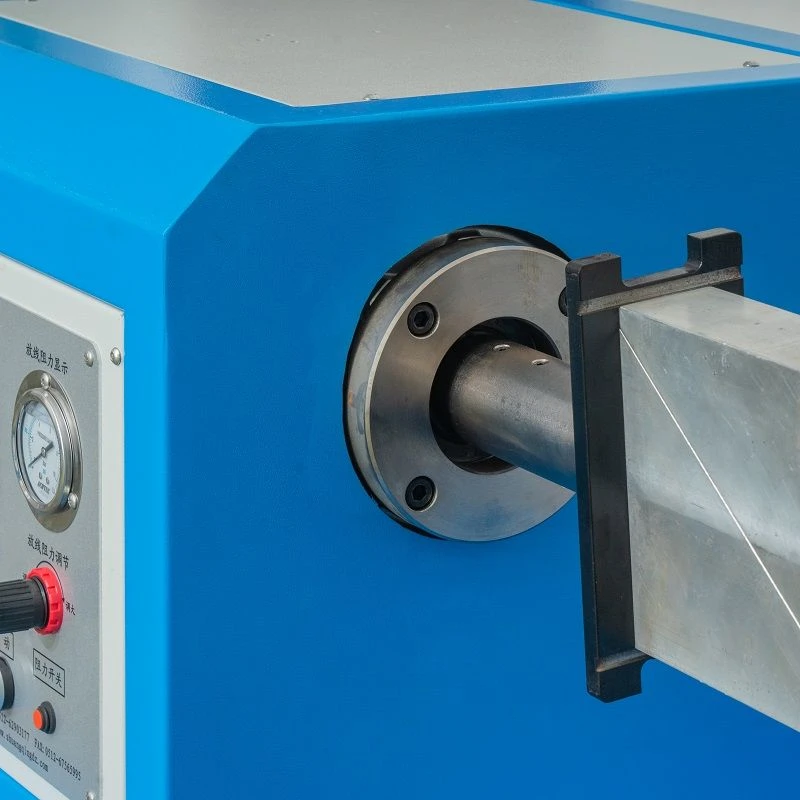

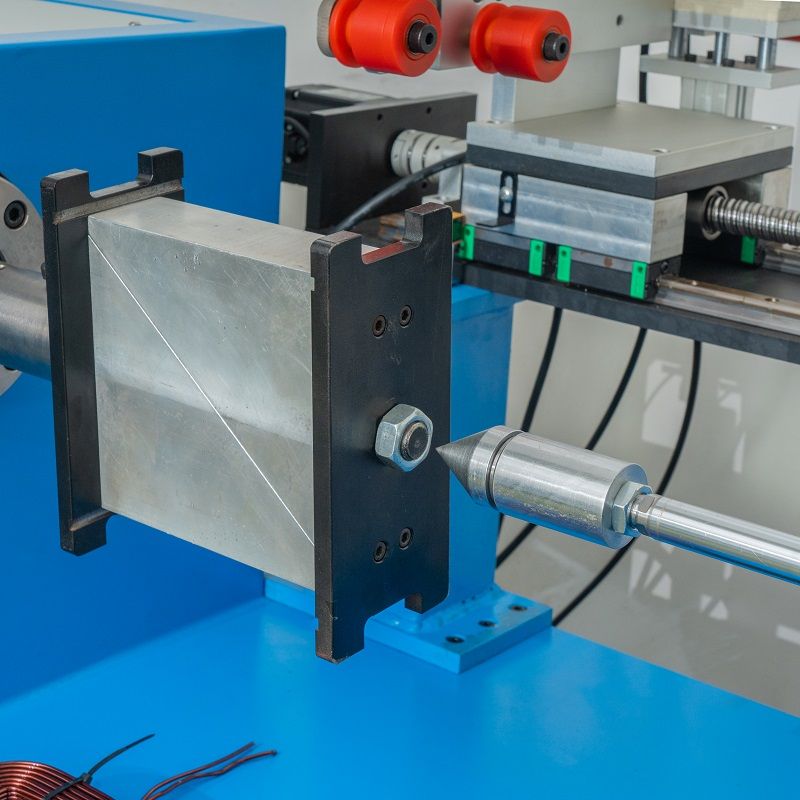

Fuso di avvolgimento:
È il componente principale dell'avvolgimento e viene utilizzato per fissare il telaio dell'avvolgimento o il nucleo del reattore. Di solito è azionato da un motore ad alta precisione e la velocità può essere controllata con precisione per soddisfare i requisiti di velocità dell'avvolgimento di diversi reattori. Ad esempio, per reattori di grandi dimensioni, potrebbe essere necessaria una velocità inferiore per garantire la qualità dell'avvolgimento; per i reattori di piccole dimensioni la velocità può essere opportunamente aumentata per migliorare l'efficienza.

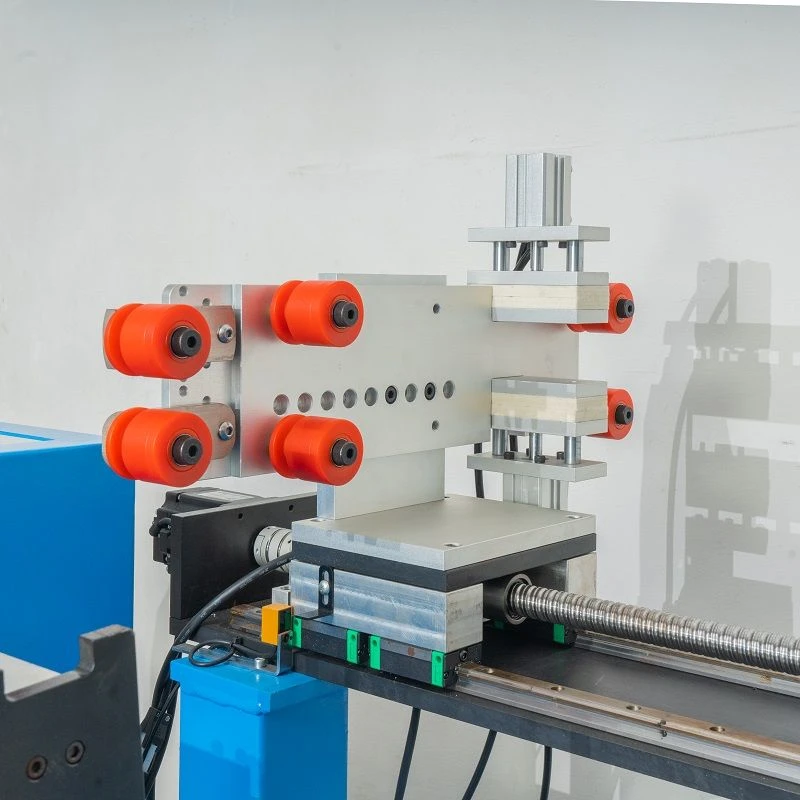

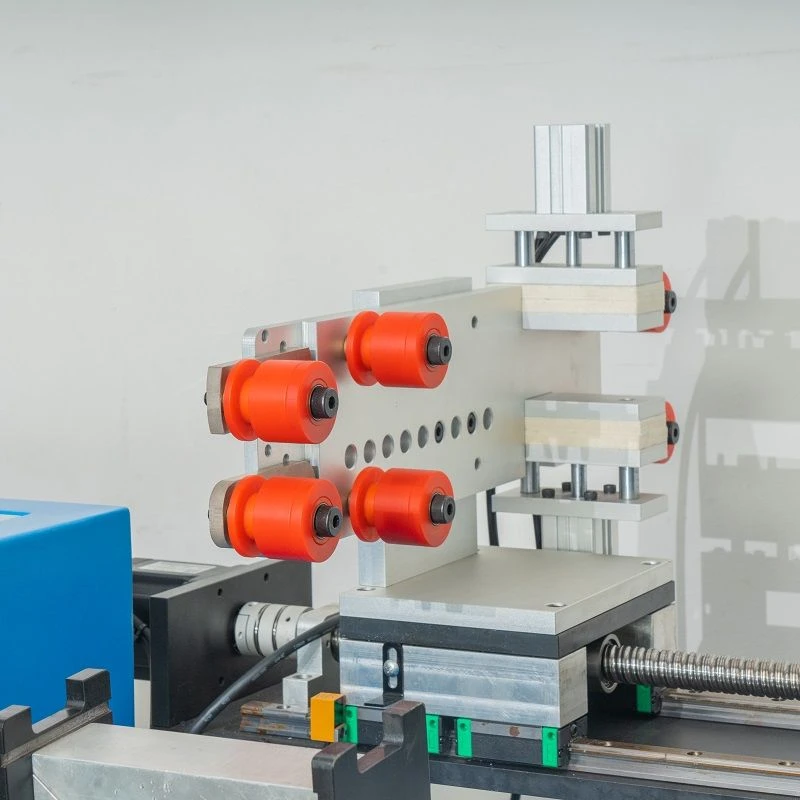

Disposizione dei cavi:
È responsabile della disposizione uniforme dei fili sul telaio o sul nucleo dell'avvolgimento in modo predeterminato. Raggiunge una disposizione precisa del filo attraverso dispositivi di trasmissione precisi come viti e binari di guida, ecc., in coordinazione con la rotazione del fuso di avvolgimento. Il passo, la direzione e altri parametri della disposizione dei cavi possono essere regolati in base ai requisiti di progettazione del reattore.
Sistema di controllo della tensione:
Il sistema controlla la tensione del filo per garantire che la tensione del filo rimanga stabile durante il processo di avvolgimento. È composto da un dispositivo di regolazione della tensione. Una tensione stabile può rendere le bobine avvolte strette e ordinate, il filo è allentato e il diametro del pacco di filo è troppo grande. Ad esempio, la tensione può essere controllata regolando la forza frenante del dispositivo di regolazione della tensione sulla bobina di svolgimento.

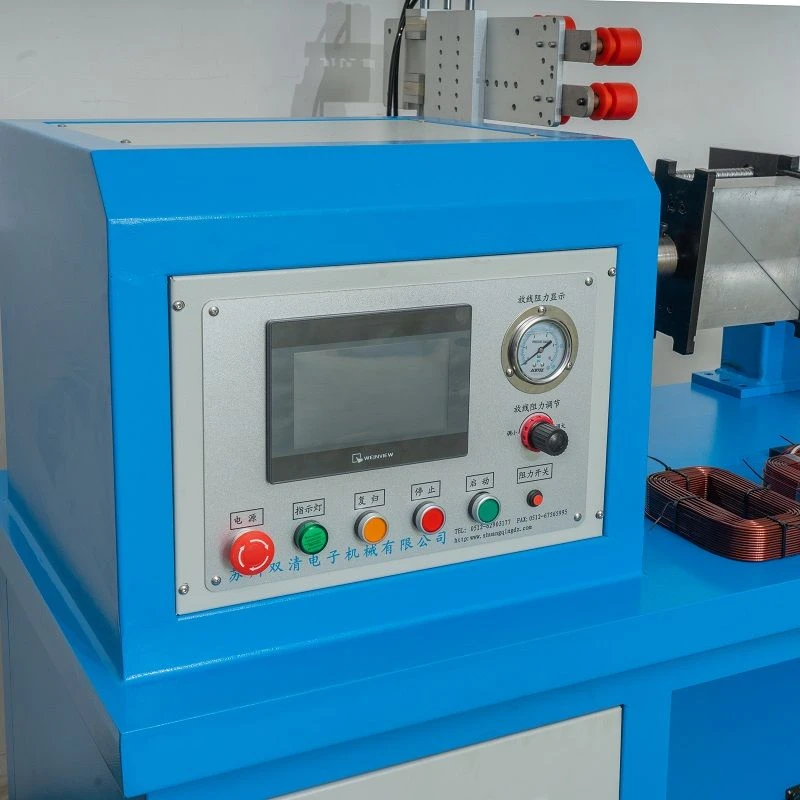

Sistema di controllo
È il "cervello" della macchina avvolgitrice del reattore e può realizzare l'interazione uomo-macchina. L'operatore può impostare nel sistema di controllo il numero di giri di avvolgimento, i parametri di disposizione del filo, il valore della tensione, la velocità di avvolgimento, ecc. Il sistema di controllo coordina il lavoro del fuso di avvolgimento, del meccanismo di disposizione dei fili e del sistema di controllo della tensione in base a questi parametri per garantire la precisione e la stabilità del processo di avvolgimento.

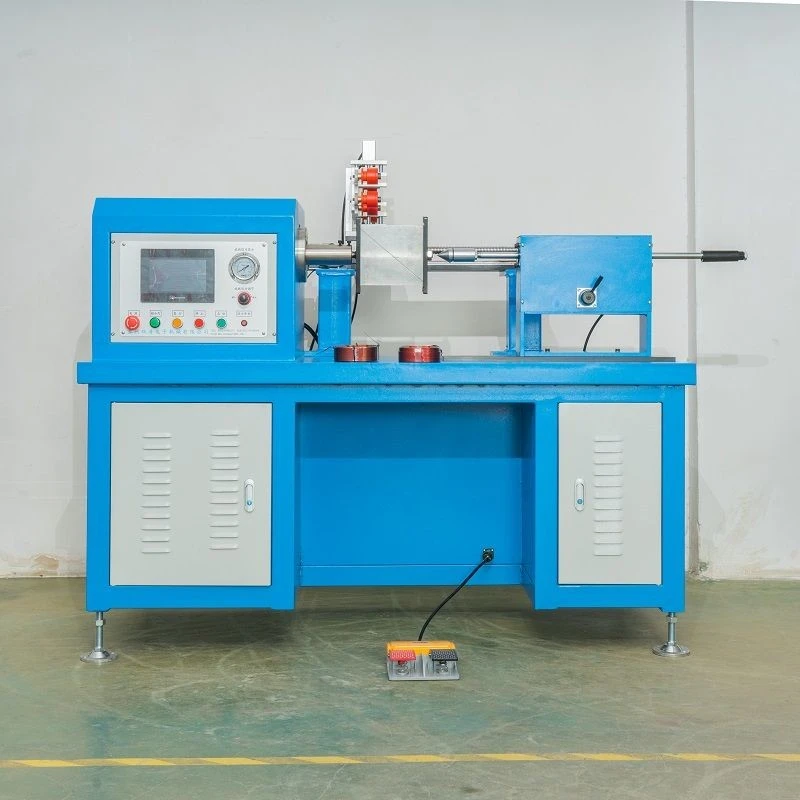

Dettagli del prodotto
Caratteristiche e vantaggi
1: Garantire la qualità dell'avvolgimento:
I parametri di avvolgimento possono essere controllati con precisione per garantire che il numero di spire, la disposizione, la tensione del filo, ecc. della bobina soddisfino i requisiti di progettazione del reattore, migliorando così le prestazioni elettriche e la stabilità del reattore.
2: Migliorare l'efficienza produttiva:
Il funzionamento automatizzato riduce il tempo e gli errori dell'avvolgimento manuale. L'avvolgitrice automatica può avvolgere le bobine in modo rapido e continuo, presenta bassi requisiti tecnici per i dipendenti e soddisfa le esigenze della produzione di massa.
3:Altamente personalizzabile:
Regolando i parametri del sistema di controllo e sostituendo alcuni accessori, può adattarsi ai requisiti di avvolgimento di reattori di diverse specifiche e tipologie e ha una buona versatilità.
Domande frequenti
D: Qual è il periodo di consegna del prodotto?
R: Il tempo di consegna dell'attrezzatura standard è di 15 giorni, la personalizzazione dell'attrezzatura non standard è di 30 giorni.
D: Qual è la tensione di alimentazione del dispositivo?
R: La nostra attrezzatura è dotata di serie di AC220V e 380V e può anche essere personalizzata in base alle esigenze dei clienti.
D: Puoi progettarlo per noi?
R: L'attrezzatura può essere personalizzata in base alle vostre esigenze e ai requisiti del prodotto.
D: È possibile regolare la velocità di avvolgimento dell'avvolgitrice?
A: La velocità di avvolgimento dell'avvolgitrice può essere regolata. Attraverso il pannello di controllo sull'apparecchiatura, la velocità di avvolgimento appropriata può essere regolata in base ai diversi requisiti di avvolgimento, come diametro del filo, numero di spire della bobina e altri fattori.
D: La programmazione delle macchine avvolgitrici è complicata?
R: Dipende dal modello specifico della bobinatrice. La semplice programmazione di una macchina avvolgitrice è relativamente semplice e può essere completata impostando alcuni parametri di base, come il numero di giri, la velocità di avvolgimento, ecc. Tuttavia, alcune macchine avvolgitrici complesse utilizzate per avvolgere una varietà di bobine complesse possono essere più complicate da programmare. , richiedendo agli operatori di avere familiarità con i linguaggi di programmazione o il software operativo per impostare vari parametri come il percorso di avvolgimento e il metodo di cablaggio.
