Principali parametri tecnici dell'avvolgitrice verticale a filo piatto |
|||
|
Modello del prodotto |
SQ-400L |
SQ-600L |
SQ-800L |
|
Diametro di avvolgimento |
Minore o uguale a400 |
Minore o uguale a600 |
Minore o uguale a800 |
|
Larghezza del cavo |
Minore o uguale a400 |
Minore o uguale a600 |
Minore o uguale a800 |
|
Precisione nella disposizione dei cavi |
0.01 |
0.01 |
0.01 |
|
Velocità del mandrino |
1-100giri/min |
1-60giri/min |
1-50giri/min |
|
Altezza del centro del mandrino |
300 mm |
350 mm |
500 mm |
|
Diametro filo applicabile |
Filo tondo:2-20mm Filo piatto:Minore o uguale a10X15 |
Filo tondo:2-20mm Filo piatto:Minore o uguale a10X25 |
Filo tondo:2-30mm Filo piatto:Minore o uguale a15X40 |
|
Motore a cavo |
Servo 1,5 kW |
Servo 2,2 kW |
Servo 3,7 kW |
|
Motore mandrino |
conversione di frequenza 2.2KW 1*20 |
conversione di frequenza 3,7KW 1*30 |
conversione di frequenza 4.7KW 1*40 |
|
Tensione di alimentazione |
220 V CA 50 Hz |
380 V CA 50 HZ |
380 V CA 50 HZ |
|
Potenza della macchina |
3,7 kW |
6,5 kW |
7,8KW |
|
Tensione corrispondente |
Tenditore meccanico a resistenza magnetica |
Tenditore meccanico a resistenza magnetica |
Servo tenditore di precisione |
|
Dimensioni |
1900 mm(L)*900 mm(L)* 2250 mm(A) |
2100 mm(L)*1000 mm(L)* 2250 mm(A) |
2200 mm(L)*1100 mm(L)* 2300 mm(A) |
|
Peso dell'attrezzatura |
640 kg |
760KG |
980 kg |
L'avvolgitore verticale a filo piatto Shuangqing è una macchina che può realizzare bobine a spirale rendendo il lato lungo del filo piatto perpendicolare all'asse della spirale. Ecco alcune informazioni sull'avvolgitrice verticale a filo piatto:
Principio di funzionamento
Di solito, il motore fornisce energia per far ruotare o spostare le parti interessate per ottenere l'avvolgimento del filo piatto. Ad esempio, alcune macchine avvolgitrici verticali utilizzano il motore per azionare il quadrante e il meccanismo della ruota scanalata per far muovere la tavola rotante in modo intermittente per ottenere il lavoro tra più rulli di raccolta; allo stesso tempo, il servomotore viene utilizzato per far ruotare la vite, in modo che il manicotto filettato si muova su e giù, spingendo così il filo piatto a muoversi su e giù in modo uniforme durante l'avvolgimento, evitando avvolgimenti ripetuti nella stessa posizione.
Struttura
Dispositivo di alimentazione:
Responsabile del trasporto del filo piatto nella posizione di avvolgimento. Ad esempio, alcuni dispositivi di alimentazione utilizzano un cilindro per azionare una piastra di serraggio, che blocca il filo piatto e fa muovere un blocco fisso su un binario scorrevole attraverso un servomotore per realizzare l'alimentazione del filo piatto.

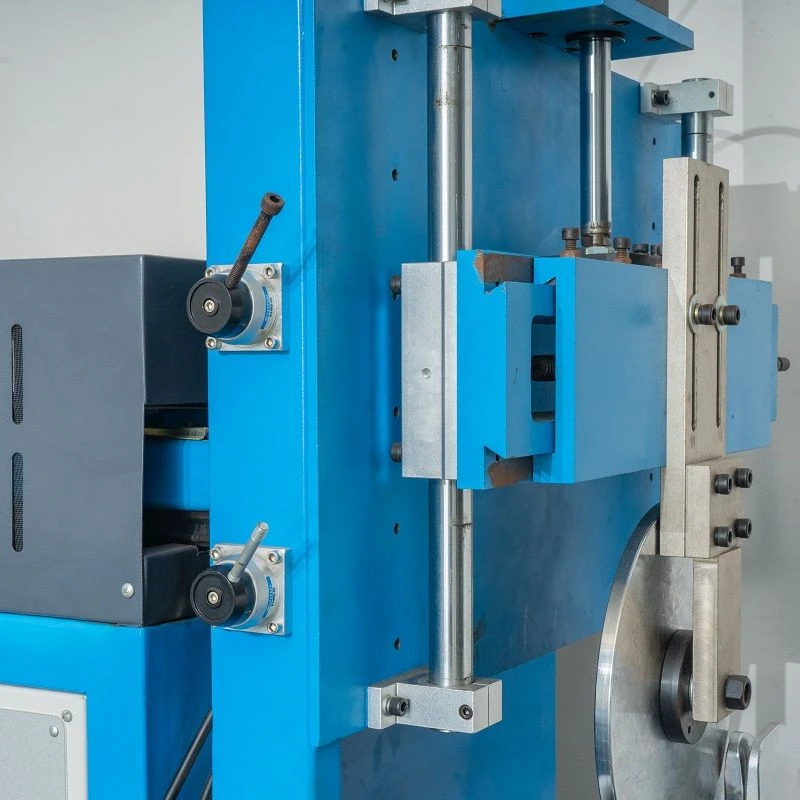

Dispositivo di guida:
Il filo piatto è guidato per garantire che entri correttamente nella zona di avvolgimento. Alcuni dispositivi di guida avanzati dispongono anche di funzione di lubrificazione in linea per ridurre l'attrito del filo piatto durante la lavorazione.

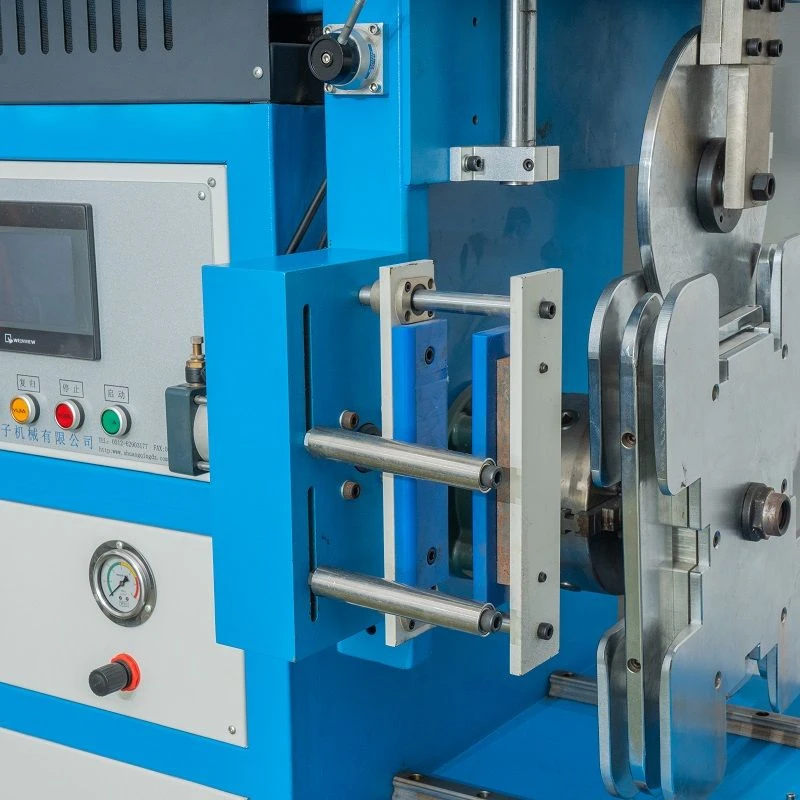

Dispositivo di piegatura:
Il filo piatto viene piegato secondo i requisiti di progettazione per formare una forma a spirale. Il dispositivo di piegatura comprende solitamente un blocco rotante, una tavola rotante, un meccanismo di formatura e altri componenti. Alcuni meccanismi di formatura impediscono la deformazione dell'angolo interno del filo piatto durante la piegatura attraverso la cooperazione di aste di pistone, coperchi di pressione inferiore, manicotti flangiati e altri componenti.
Dispositivo di avvolgimento:
È il componente principale dell'avvolgitrice verticale, utilizzato per avvolgere il filo piatto in bobine di forme e dimensioni specifiche. La struttura e le prestazioni del dispositivo di avvolgimento influiscono direttamente sulla qualità di avvolgimento e sull'efficienza della bobina.
Dettagli del prodotto

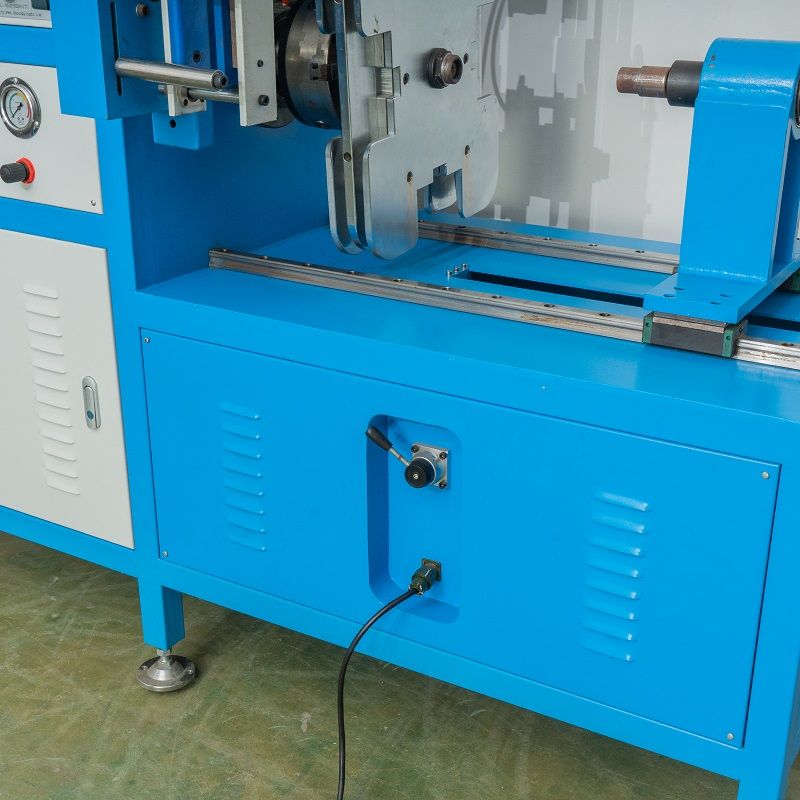

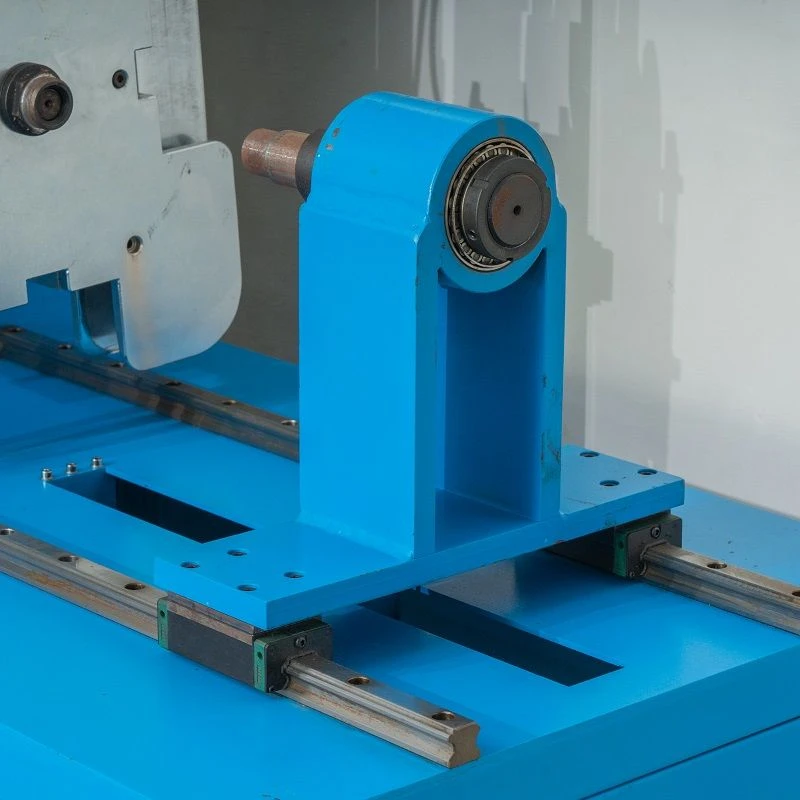

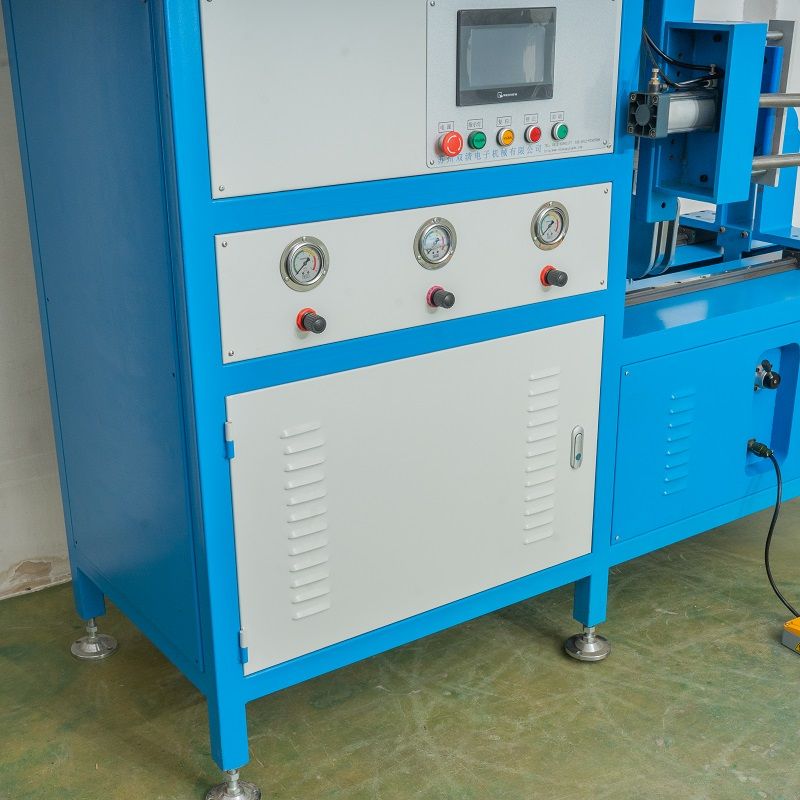

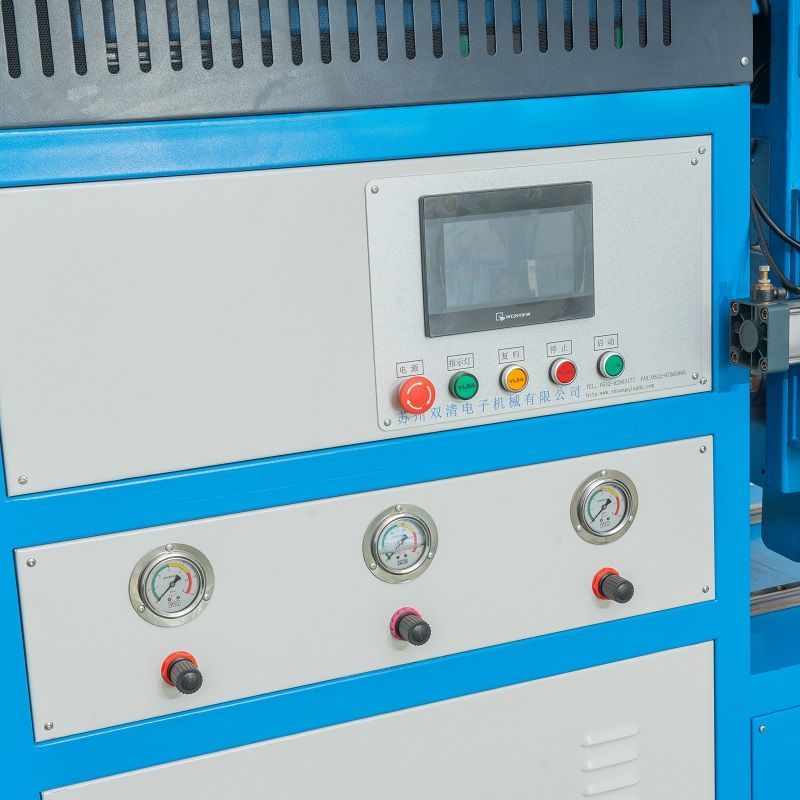

Dispositivo di controllo
Il controller PLC200 viene utilizzato per controllare il funzionamento dell'intera avvolgitrice verticale, inclusa l'impostazione e la regolazione di parametri quali la sequenza di azioni, la velocità e la posizione di ciascun componente.
Aree di applicazione
È ampiamente utilizzato nelle nuove energie, nello stoccaggio di energia fotovoltaica a bordo, nel trasporto ferroviario, nei macchinari elettronici, nella medicina automobilistica, negli elettrodomestici e in altri campi. Ad esempio, nei motori, nei trasformatori e in altri componenti dei veicoli a nuova energia, sono necessari avvolgitori verticali a filo piatto per avvolgere le bobine degli induttori.
Vantaggi
Elevata precisione di avvolgimento:
La posizione di avvolgimento e l'angolo del filo piatto possono essere controllati con precisione per garantire l'accuratezza dimensionale e le prestazioni elettriche della bobina.
Elevata efficienza produttiva:
L'elevato grado di automazione può realizzare operazioni di avvolgimento continue e rapide, migliorando notevolmente l'efficienza produttiva.
L'avvolgitrice verticale per filo piatto ha una vasta gamma di applicazioni:

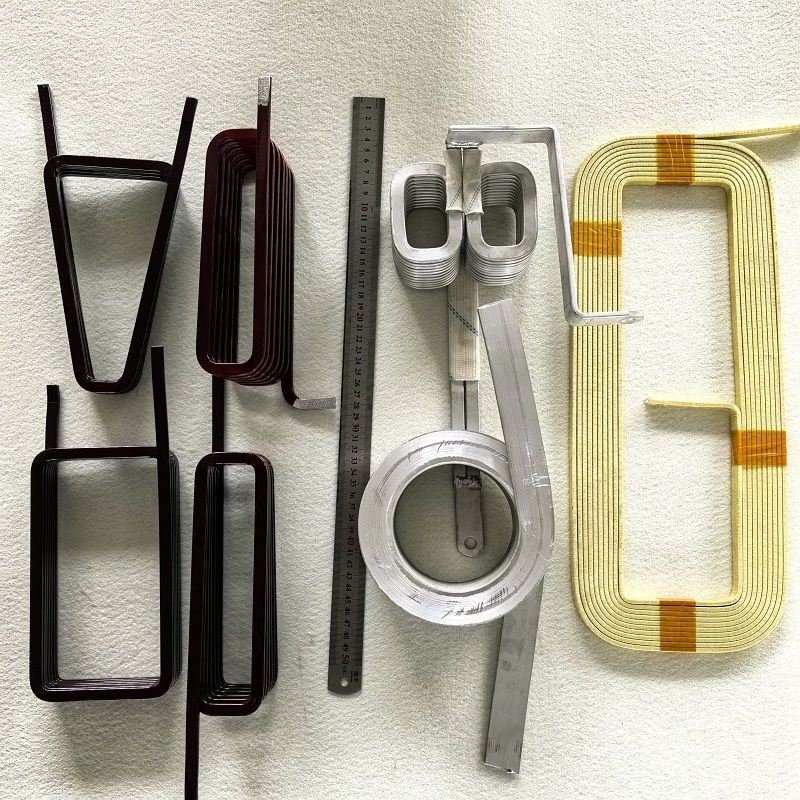

Può avvolgere bobine piatte di varie forme e dimensioni per soddisfare le esigenze di diversi prodotti.
Facile da usare:
L'interfaccia operativa è semplice e di facile comprensione e gli operatori possono iniziare a operare dopo una semplice formazione.
Domande frequenti
D: sei un produttore o una società commerciale?
A: Siamo un produttore, produttore di origine.
D: Puoi progettarlo per noi?
R: L'attrezzatura può essere personalizzata in base alle vostre esigenze e ai requisiti del prodotto.
D: Se abbiamo altri requisiti di prodotto che la tua pagina non include, puoi aiutarci a fornirli?
R: L'attrezzatura può essere personalizzata in base alle esigenze del cliente.
D: Cosa determina la precisione di avvolgimento dell'avvolgitrice?
R: La precisione dell'avvolgimento dipende principalmente dalla precisione della struttura meccanica dell'apparecchiatura. Ad esempio, la precisione del meccanismo di disposizione dei cavi influenzerà la pulizia della disposizione dei cavi. Allo stesso tempo, anche l’accuratezza del sistema di controllo è fondamentale. I sistemi di controllo avanzati possono controllare accuratamente l'angolo di rotazione e la velocità del motore per garantire la precisione dell'avvolgimento.
