Principali parametri tecnici dell'antenna per auto completamente automatica |
||
|
Modello del prodotto |
SQ-T600L |
SQ-T800J |
|
Diametro dell'antenna |
4 mm |
4 mm |
|
Lunghezza di elaborazione |
200-600 |
200-800 |
|
Precisione nella disposizione dei cavi |
0.01 |
0.01 |
|
Velocità del mandrino |
1-3000giri/min |
1-3000giri/min |
|
Tempo di elaborazione |
10-17 secondi per pezzo |
10-17 secondi per pezzo |
|
Diametro del filo applicabile |
Filo tondo 0.02-1,2 mm Filo piatto {{0}}.01-5,0 mm |
Filo tondo 0.02-1,2 mm Filo piatto {{0}}.01-5,0 mm |
|
Motore a cavo |
Servo Panasonic 0.4KW |
Servo Panasonic 0.4KW |
|
Motore mandrino |
Servo Panasonic 0.75KW |
Servo Panasonic 0.75KW |
|
Sistema di controllo |
PLC |
PLC |
|
Modalità operativa |

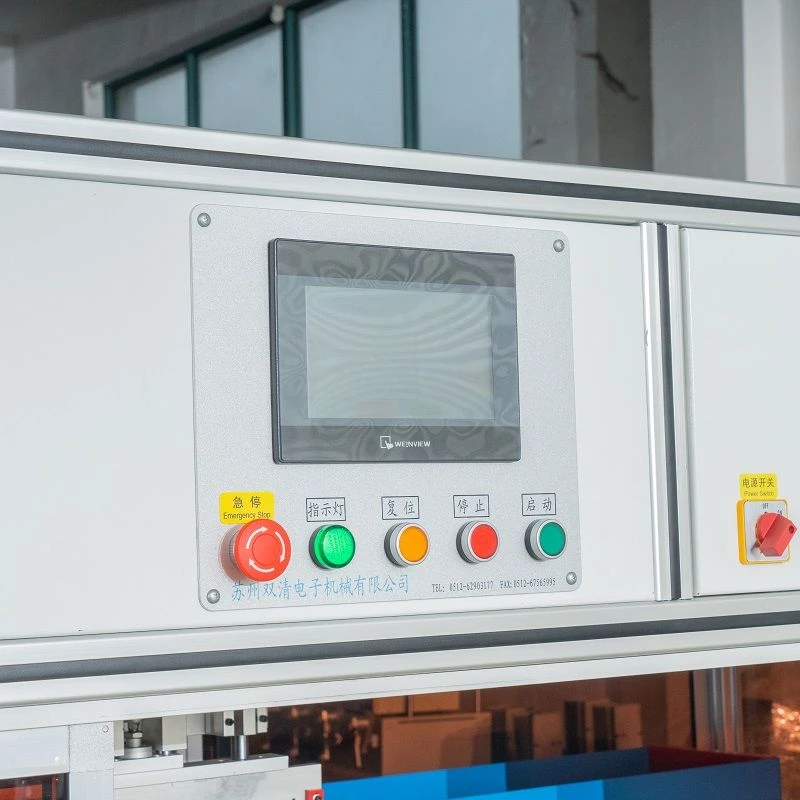

Interfaccia uomo-macchina cinese e inglese |
Interfaccia uomo-macchina cinese e inglese |
|
Tensione di alimentazione |
220 V CA 50 Hz |
220 V CA 50 Hz |
|
Potenza della macchina |
1,5KW |
1,5KW |
|
Tensione corrispondente |
Tenditore meccanico a resistenza magnetica |
Tenditore meccanico a resistenza magnetica |
|
Meccanismo |
Pay-off attivo elettronico |
Pay-off attivo elettronico |
|
Dimensioni |
1900 mm(L)*1200 mm(L)*1850 mm(A) |
2100 mm(L)*1200 mm(L)*1850 mm(A) |
|
Peso dell'attrezzatura |
640 kg |
960 kg |

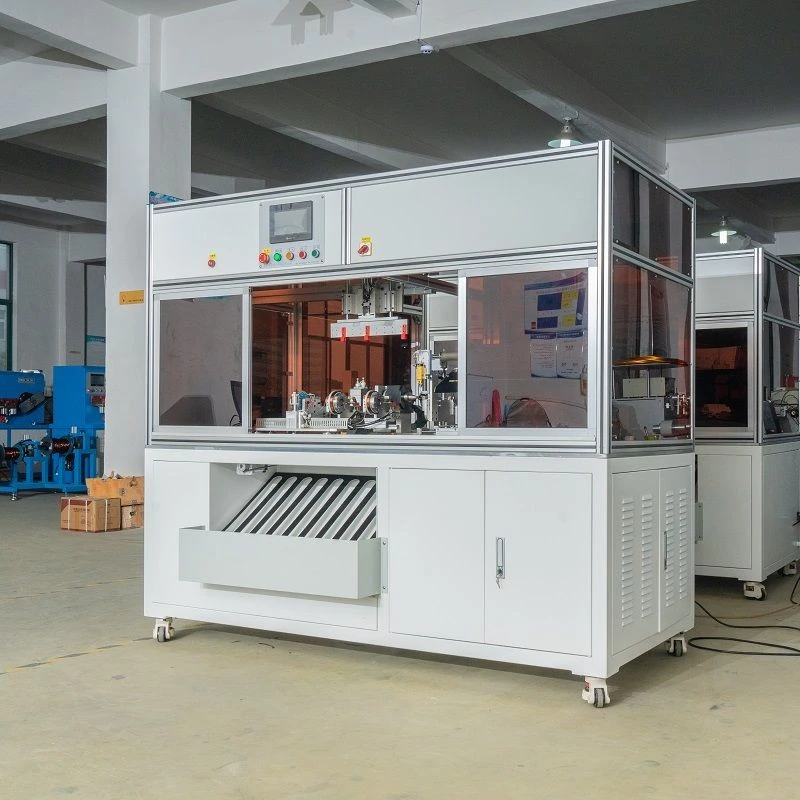

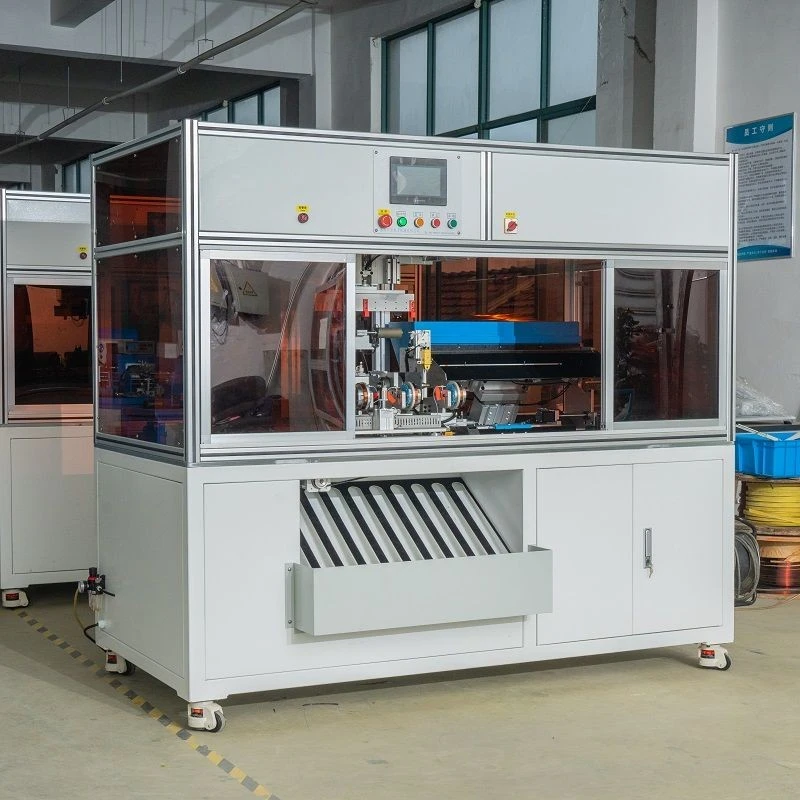

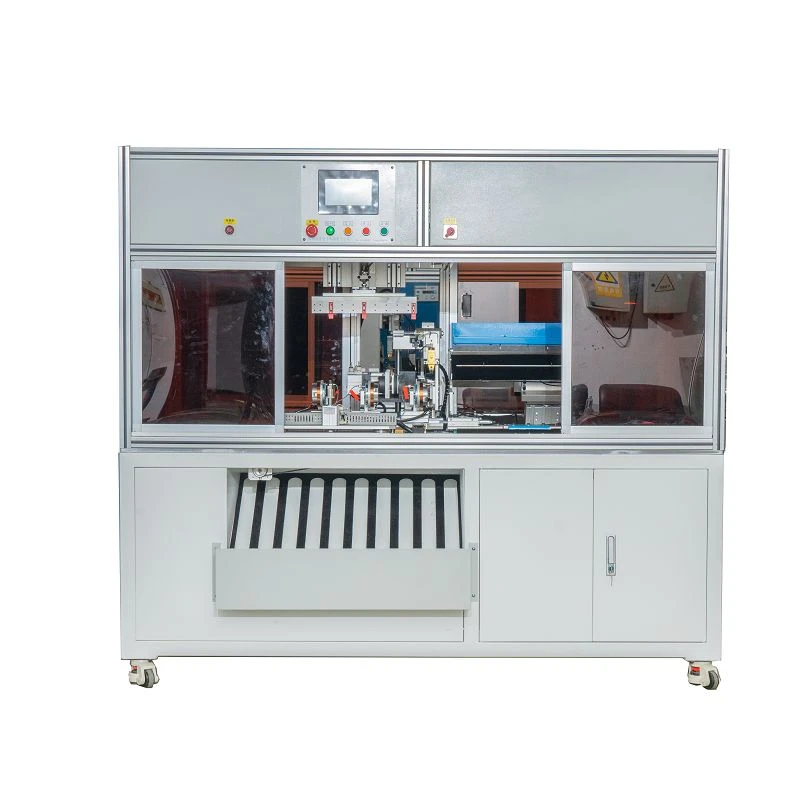

L'avvolgitore per antenne per auto completamente automatico di Shuangqing è un'apparecchiatura completamente automatica utilizzata appositamente per la produzione di bobine per antenne per auto. Quella che segue è un'introduzione ad esso:
Caratteristiche strutturali

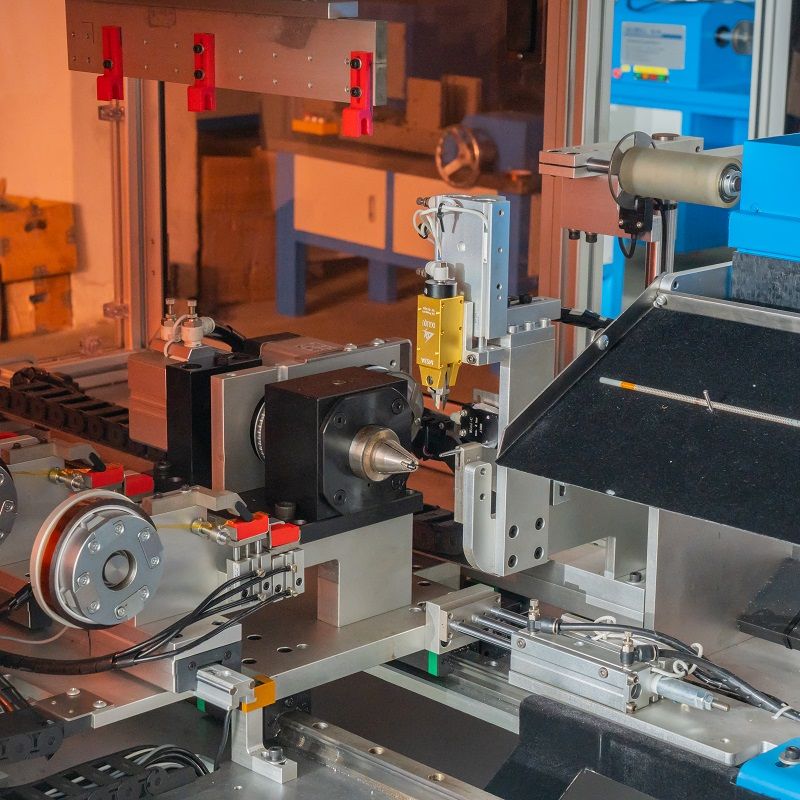

1: Mandrino di avvolgimento:
Un servomotore ad alta precisione viene utilizzato per fornire il supporto di rotazione principale per l'azione di avvolgimento. La sua velocità e coppia possono essere regolate in base alle esigenze dell'avvolgimento per adattarsi a fili di diversi spessori e materiali.
2:Dispositivo di pagamento:
Viene utilizzato per posizionare e rilasciare stabilmente il filo utilizzato per l'avvolgimento dell'antenna. È dotato di un meccanismo di controllo della tensione per garantire che il filo venga svolto automaticamente in base alla velocità di avvolgimento durante il processo di avvolgimento e mantenga una tensione adeguata per evitare che il filo sia troppo lento o troppo stretto.

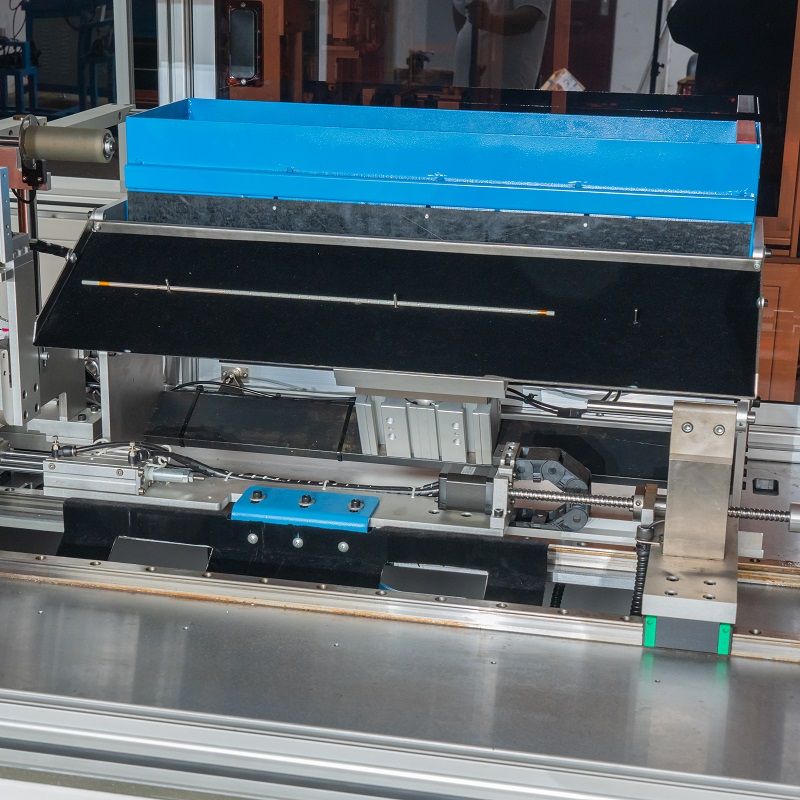

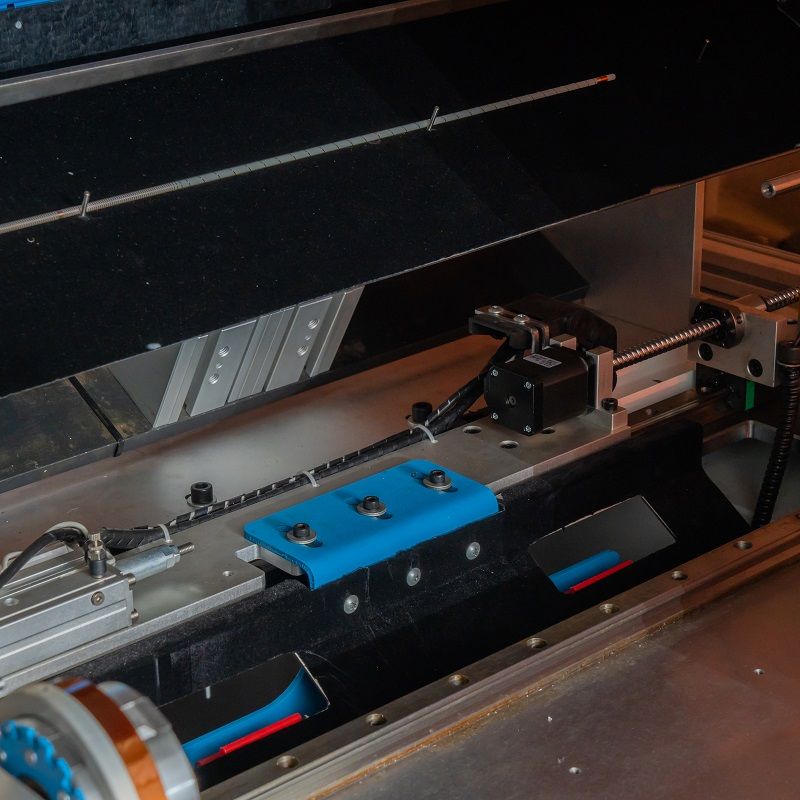

3: Disposizione dei cavi:
Il servomotore Panasonic viene utilizzato per controllare accuratamente la disposizione del filo sull'albero o sul telaio di avvolgimento per ottenere una spaziatura di avvolgimento uniforme e ordinata, in modo che il numero di spire della bobina dell'antenna soddisfi gli standard di progettazione.
4:Sistema di fissaggio:
Può fissare automaticamente e saldamente il palo dell'antenna per garantire che non si verifichino spostamenti o scosse durante il processo di avvolgimento, garantendo così la precisione del cablaggio.

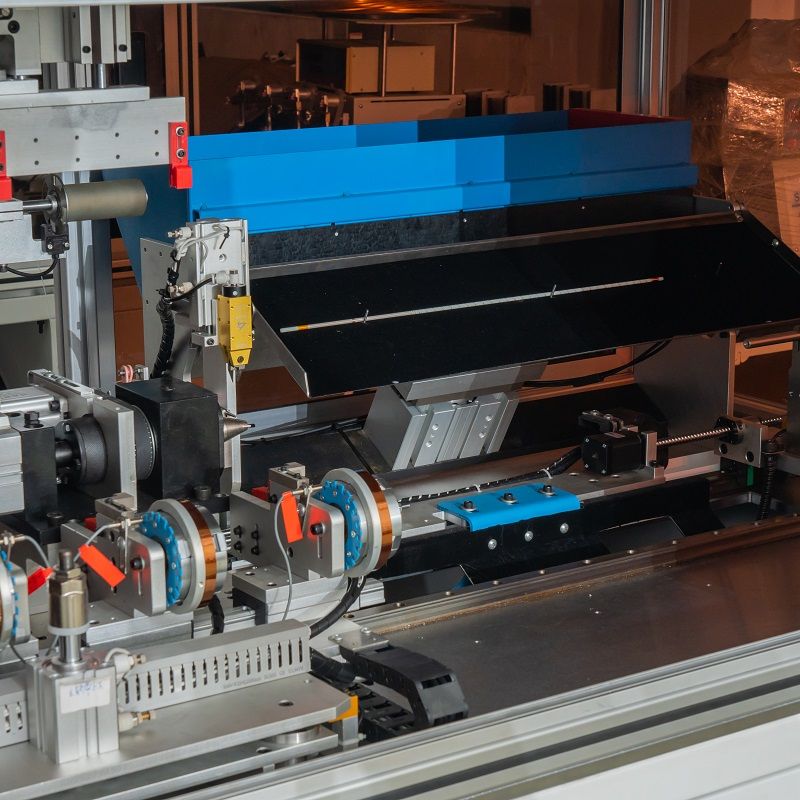

Dettagli del prodotto
Principio di funzionamento
Il meccanismo di svolgimento rilascia il filo, che è guidato dal meccanismo di disposizione del filo e azionato dalla rotazione del fuso di avvolgimento. Il filo viene avvolto sull'asta dell'antenna fissata sul sistema di fissaggio secondo la modalità di avvolgimento preimpostata (come il passo della spirale). Il sistema di controllo controllerà accuratamente il lavoro coordinato di ciascun componente in base ai parametri impostati, come il numero di giri di avvolgimento, il diametro del filo, la velocità di avvolgimento, ecc.
Funzioni e vantaggi
1: Migliorare l'efficienza produttiva
2: Garantire la qualità dell'avvolgimento
3:Si adatta a vari tipi di antenne
Campi di applicazione

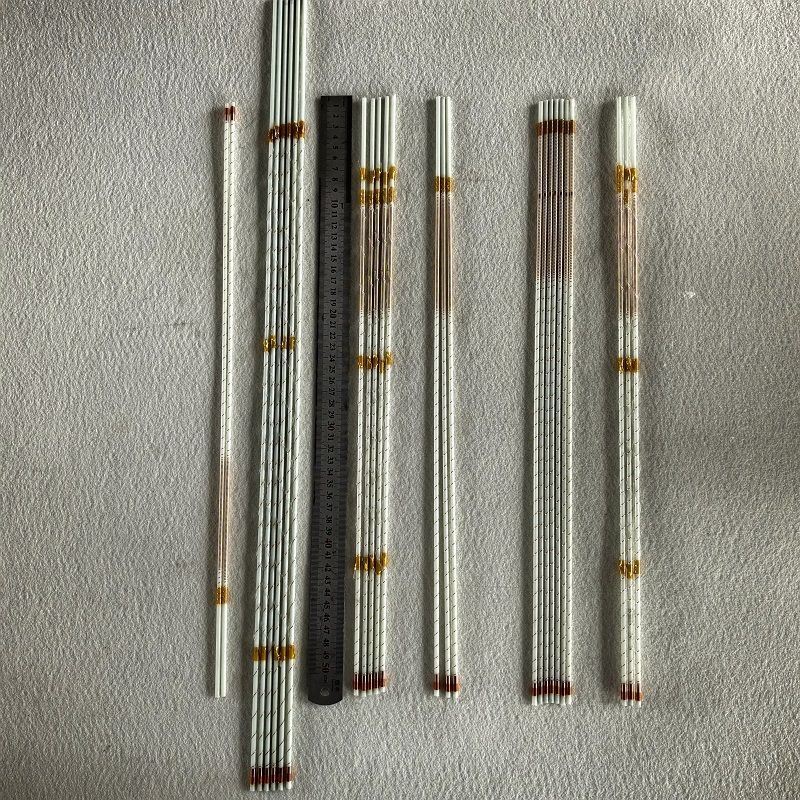

Viene utilizzato principalmente nell'industria manifatturiera di componenti automobilistici, in particolare nei produttori di antenne automobilistiche. Nel processo di produzione, sia che si tratti di un'antenna integrata o di un'antenna esterna, purché si tratti di avvolgimento della bobina, è necessaria una macchina avvolgitrice per antenne automobilistiche per garantire la stabilità e l'affidabilità dei segnali di ricezione e trasmissione dell'antenna.
Domande frequenti
D: Qual è il periodo di consegna del prodotto?
R: Il tempo di consegna dell'attrezzatura standard è di 15 giorni, la personalizzazione dell'attrezzatura non standard è di 30 giorni.
D: Qual è la tensione di alimentazione del dispositivo?
R: La nostra attrezzatura è dotata di serie di AC220V e 380V e può anche essere personalizzata in base alle esigenze dei clienti.
D: Quale diametro del filo può avvolgere il dispositivo?
R: Dipende dal prodotto. Si prega di lasciare le informazioni di contatto e organizzeremo il servizio clienti per contattarvi.
D: A cosa devo prestare attenzione quando avvio l'avvolgitrice?
R: Prima di avviare la macchina, controllare se il cavo di alimentazione dell'apparecchiatura è collegato correttamente e se tutti i componenti sono nella posizione normale. Assicurarsi inoltre che non vi siano detriti nell'area di lavoro per evitare di compromettere il funzionamento dell'attrezzatura o causare rischi per la sicurezza.
